引張試験機 ZTシリーズ
1000N迄の引張強度や圧縮強度、剥離強度をデジタル測定

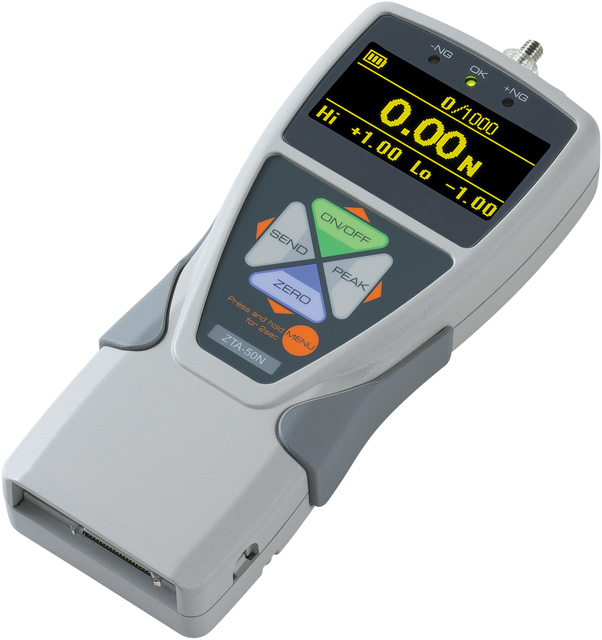

 写真は、ZTA-50N |
引張試験機
ZT |
特長
- 2N〜1000Nまでの低・中荷重領域をデジタル方式で測定。
- 2000回/秒の高い追従性で荷重値をより細かい数値の変化が分かります。
- ピーク値ホールド機能付きなので、最大の荷重値を表示させる事ができます。
- 上位モデルのZTAは、USBメモリ接続でパソコン無しに連続データの記録が可能になります。
- 測定値が数字で表示されますので、人による読み取り誤差がありません。
- パソコンとの接続(USB接続)によりデータの管理やグラフの作成ができ便利です。
- 日本語表示の有機ELパネルで明るく読みやすいディスプレイ。
用途例
圧着端子やコネクターの挿抜強度、接着強度・スポット溶接などの強度、はんだ付け(半田付け)強度、タッチパネルやボタンのタッチ力(押す力)の測定、戸棚の開く力、プルトップ缶やカップ麺蓋(封印シール)の剥離(引張)力、フィルムやゴムなどの引っ張り、ガラスやセラミック、錠剤などの破壊力、材料の硬さ具合、紙やプラスチックの座屈力等。
(詳しくは、別途お問い合わせください。)
仕様
| 製品名 | 引張試験機 | |
| シリーズ名 | ZTシリーズ | |
| 型式 | ZTS | ZTA |
| タイプ | 標準モデル | 上位モデル (USBメモリ記録や変位入出力など多彩な機能を持つ上位モデル) |
| 精度 | ±0.2% F.S. ±1digit | |
| 測定単位 | N (mN、kN) | |
| 表示 | 符号付4桁 有機EL | |
| 表示更新 | 16回/秒 | |
| サンプリング周期 | 最大2000回/秒 | |
| オーバー荷重警告 | 約110%F.S. (メッセージ表示、アラーム音) | |
| 使用最大荷重値 | 下表(型式)参照 | |
| バッテリー使用時間 | 約8時間 (充電時間約2時間) |
|
| 電源 | バッテリー、もしくは、外部ACアダプタ | |
| 使用環境 | 温度：0〜40度 湿度：20〜80%RH |
|
| 機能 | ピークホールド(引張及び圧縮)、内部メモリ(1000データまで)、コンパレータ(合否判定)、マルチ表示(上下2段選択表示)、ディスプレイ表示反転、符号反転、ゼロクリアタイマー、+NGアラーム機能、自動電源オフ、感度設定(4段階)、時刻表示、設定ロック | |
| - | 1st2nd ピーク検出 荷重ピーク時変位検出 指定荷重時変位リセット |
|
| 出力機能 | USB、RS-232C、2VDCアナログ出力、コンパレータ3段階(-NG/OK/+NG)、オーバーロード警告 | |
| - | サブコンパレータ2段階(大小判定出力)、USBメモリ、変位 | |
| 外形寸法 | W75 × L34 × H191 mm | |
| 重量 | 490g | |
| 付属品 | アタッチメント8点、ACアダプタ、検査成績書、収納ケース、ドライバCD(データロガー簡易ソフト(Force-Logger)付)、USBケーブル |
|
| - | USBメモリ用アダプタ | |
| オプション | USB用PC出力ソフトウェア (Force Recorder) （PC上に、グラフ出力や平均値を算出します。) 引っ張りアタッチメント 圧縮アタッチメント 引張試験機用ハンドル (型式：FOH-1) ハンディグリップベルト (型式：HGB-1) 交換(予備)用バッテリー(型式：BP-308) |
|
※より精密に荷重試験を行うには別途計測スタンドが必要となります。
※荷重2500N以上のタイプは、別ページとなります。(本体形状や付属アタッチメント(高荷重用)などが異なります。)
※5N以下モデルはmN、1000N以上はkNの表示も可能です。また換算値としてkg(g：5N以下レンジ)の単位変更も可能。
※コンパレータ機能とは、設定した値に対してOK/NGを判定する機能となります。
※符号反転機能とは、プラスマイナスの符号を切り替える機能です。(通常：+圧縮-引張が反転：+引張+圧縮)
※ゼロクリアタイマーとは、設定した時間が経過すると、自動で測定値をゼロクリアします。
付属データロガー簡易ソフト Force-Logger
 |
|
| 主な機能 | ・ピークデータ取得 ※1 ・取得データの最大値、最小値、平均値参照 ・連続データ取得 (毎秒10データ) ※1 ・メモリデータ呼び出し ・CSV形式保存 ・プッシュプルゲージ機能設定 |
| 動作環境 ※2 | ・OS：Windows7/8/8.1/10 (32/64bit) ・CPU：Pentium4 1GHz以上推奨 ・メモリ：2GB以上推奨 ・ハードディスク：10GB以上推奨 ・.NET Framework4以上 ・USB1.1/2.0端子 |
※1：取得可能データ：荷重/OK・NG判定/時刻/日付
※2：特殊な環境では動作しない事もあります。
ZT(ZTA・ZTS)シリーズ
高速サンプリング2000Hzで急激な荷重変化にも追従する再現性の高い一般型
(標準モデル)
変位の入出力やUSBメモリへのデータ保存も可能な高機能タイプ
(最上位モデル)
型式
| 型式 | 使用最大荷重 | 表示 | 最小分解能 | |
| ZTA-2N | ZTS-2N | 2N | 2,000N | 0,001N |
| ZTA-5N | ZTS-5N | 5N | 5,000N | 0.001N |
| ZTA-20N | ZTS-20N | 20N | 20,00N | 0,01N |
| ZTA-50N | ZTS-50N | 50N | 50,00N | 0,01N |
| ZTA-100N | ZTS-100N | 100N | 100,0N | 0,1N |
| ZTA-200N | ZTS-200N | 200N | 200,0N | 0,1N |
| ZTA-500N | ZTS-500N | 500N | 500,0N | 0,1N |
| ZTA-1000N | ZTS-1000N | 1000N | 1000N | 1N |
| ZTA-2500N | ZTS-2500N | 高荷重型引っ張り試験機(ZTA/ZTS)はこちら | ||
| ZTA-5000N | ZTS-5000N | |||
※荷重2500N以上のタイプは、別ページとなります。(本体形状や付属アタッチメント(高荷重用)などが異なります。)
測定スタンド
※より精密に計測するには、荷重測定スタンドが別途必要となります。
