4インデント圧着ペンチ PEW8.75/PEW8.75-3
圧着深度を0.01mm単位と精密な設定ができるデジタル式
 左：PEW8.75 右：PEW8.75-3 |
 4インデント圧着ペンチ
PEW8.75-3 (デジタル) PEW8.75 (アナログ) |
特長
- クローズドバレル端子オス・メスタイプ、0.14〜6sq(AWG26〜10) に対応のドイツ製圧着工具。
- 圧着値(圧着深度)をデジタル表示するので(PEW8.75-3)、値の誤セットを防止。
- 値の設定も、ノブ回すだけと簡単。
- 4方向から同時圧着するので、強力かつ確実な圧着。
- 表示形式の選択可。mmやインチ表示の切り替え、MILに基づいた表示。(PEW8.75-3)
- 国際規格 DIN IEC 60352-2規格準拠のドイツ製。
- 圧着調節値0.01mm単位の高い精密な設定が可能。また、設定精度に0.1mm以上のズレが発生するとエラーと表示。
- ロケーターは、12ポジションの異なる端子の位置決めに対応します。
- 圧着深度(爪摩耗)のチェックが可能なゲージバー付属。
- 持ちやすい形状でとても使いやすい工具です。
仕様
| 製品名 | 4インデント圧着ペンチ | |
| 型式 | PEW8.75-3 | PEW8.75 |
| 圧着深度表示 | デジタル | アナログ |
| 製造元 |  Rennsteig (レンシュタイク) - ドイツ |
|
| 外形寸法 | L235mm | L230mm |
| 重量 | 710g | 680g |
| 対応端子 | ●メーカー Harting(ハーティング)、Ilme(イルメ)、Phoenix(フエニックス)、Amphenol(アンフェノール)、Tyco(タイコ)、Weidmuller(ワイドミュラー)、三桂製作所、Walther、HTS ●サイズ 1.6、2.4、2.5、3.6、4.0 |
|
| 端子形状 |  クローズドバレル端子 オス・メス |
|
| 圧着能力 | 0.14sq〜6sq (AWG26〜AWG10) | |
| 圧着形状 |  4Indent (4インデント) |
|
| 圧着調節値 | 0.01mm単位 | |
| ディスプレイ | mm、インチ、MIL規格に基づいたポジション | - |
| ロケーター | 12ポジション | |
| 付属品 | 標準ロケーター、2.5mm六角レンチ、ゲージバー外径2mm(圧着爪摩耗チェック用)、調節値表 | |
| オプション | ロケーター(フェニックス製マシン型コンタクト(SF・SM)用) ロケーター(イルメ製コンタクト(100A以外)用) ロケーター(アンダーソン製PowerModシリーズ用) |
|
※圧着深度とは、数値を小さくする程、圧着爪が出てきますので、端子を深く(又は、小さな端子)圧着する事が可能になります。
機種

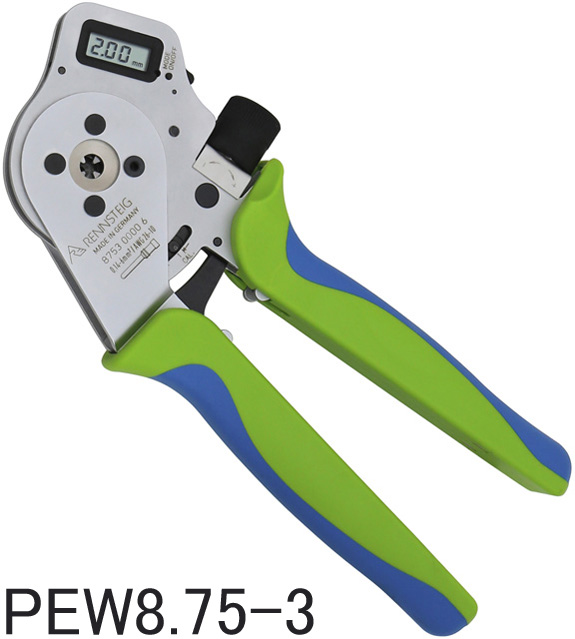

型式：PEW8.75-3
圧着深度：デジタル

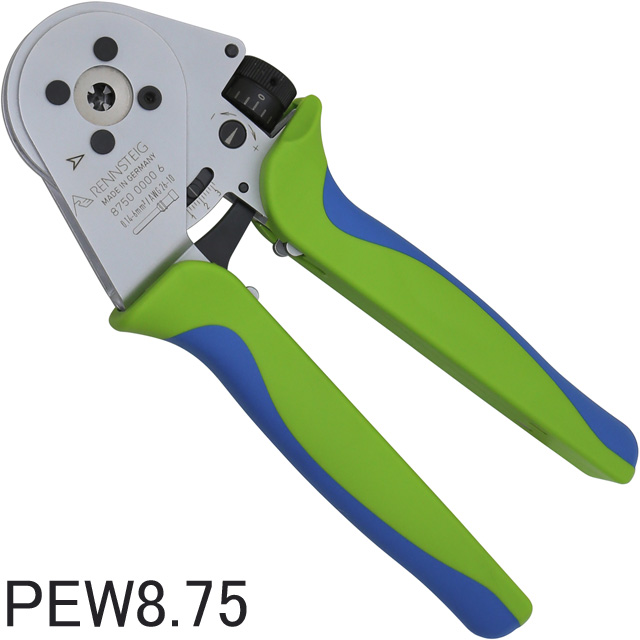

型式：PEW8.75
圧着深度：アナログ
動画
※PEW8.75-3でハーティングHanDを圧着する動画になります。
外観
回転式ロケーター
端子を正確な位置にセットするので圧着が安定・高品質。12ポジションに対応。

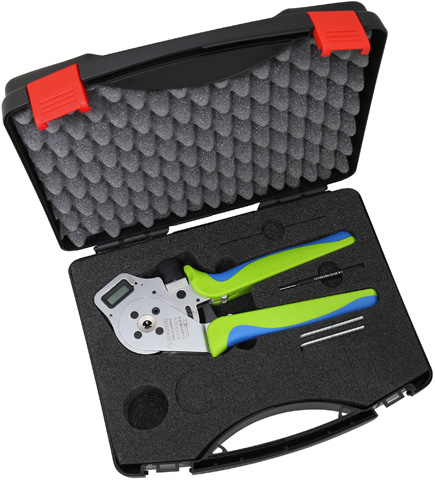

ケース収納時
専用の収納ケースが付属していますので持ち運びも簡単。

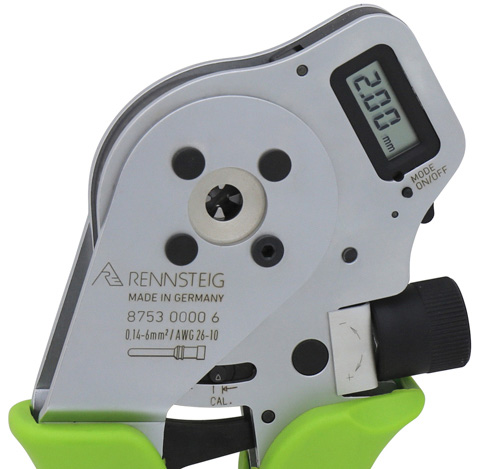

圧着ダイス・デジタル表示
圧着深度を0.01mm単位の高い精密性。デジタル表示で誤セットを防止。

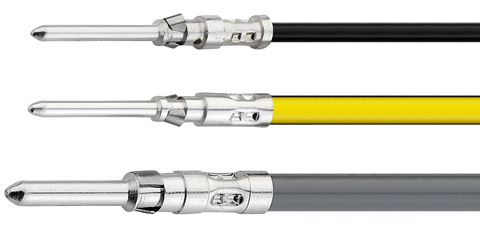

圧着後の端子
4方向同時圧着方式で強力かつ確実な圧着を行います。
※ご不明な点やご相談などがございましたら、お気軽にお問い合わせ下さい。
