コンタクトピン圧着工具 M22520/2-01
0.03〜0.5sqコンタクトピン用4点同時圧着ツール
 |
コンタクトピン圧着工具
M22520/2-01 (AFM8) |
特長
- コンタクトピン0.03〜0.5sqを4インデント方式(4点同時)でカシメを行います。
- MIL規格(米国軍用規格)に適合したカシメ工具。
- ラチェット機構とSEL部分で爪の飛び出し量が調節でき、正確な圧着をします。
- 「AFM8」としても知られる、DMC社(米国製)の圧着工具です。
- DMC社は、ISO9001:2008を取得済み。又、製品はEAR99に該当します。
仕様
| 製品名 | コンタクトピン圧着工具 | |
| 型式 | M22520/2-01 (AFM8) | |
| モデル | 標準モデル | 校正証明書付きモデル |
| 製造元 | DMC (Daniels Manufacturing Corporation) | |
| 外形寸法 | L200mm | |
| 重量 | 330g | |
| 端子形状 | コンタクトピン | |
| 圧着能力 | 0.03〜0.5sq (AWG32〜20) | |
| 圧着形状 | 4インデント | |
| オプション | ロケーター(ポジショナー)、ピンゲージ、引抜き治具 | |
※ロケーター(ポジショナー)は別対応品となります。
※掲載されていないDMC社の製品につきましても、お気軽にお問い合わせ下さい。
関連機種

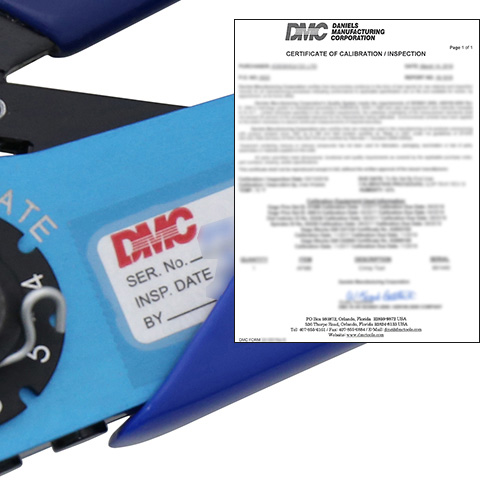

DMC社発行の校正証明書付き
(製造番号付)
校正証明書モデル
外観
M22520/2-01本体
本体 (セレクターノブ側)
4インデント圧着

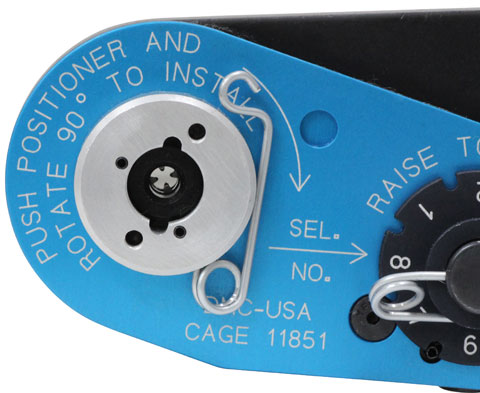

圧着ダイス部
圧着深度の点検・検査用
ピンゲージ
M22520/3-1(G125)
M22520/3-1(G125)
コネクタからコンタクトを引き抜く工具
DRKシリーズ
(M81969/8-枝番)
(M81969/8-枝番)
端子を毎回正しい位置にセット

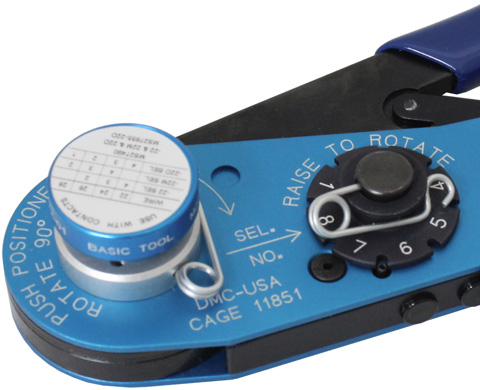

ポジショナー装着時
※ピンゲージの写真をクリックすると詳細ページへ移動します。
※ピンゲージや引き抜き工具は、オプションです。
ポジショナー・ロケーター
M22520/2-02 (K1S)
M22520/2-06 (K41)

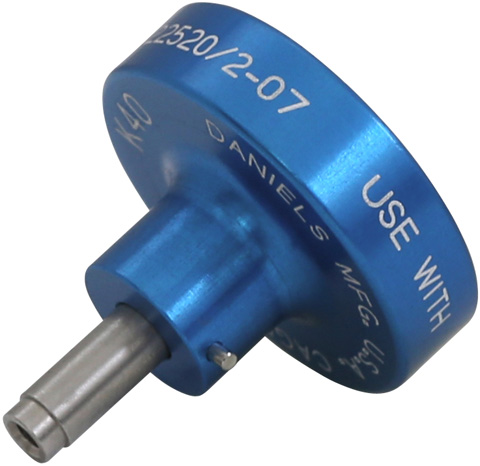

M22520/2-07 (K40)

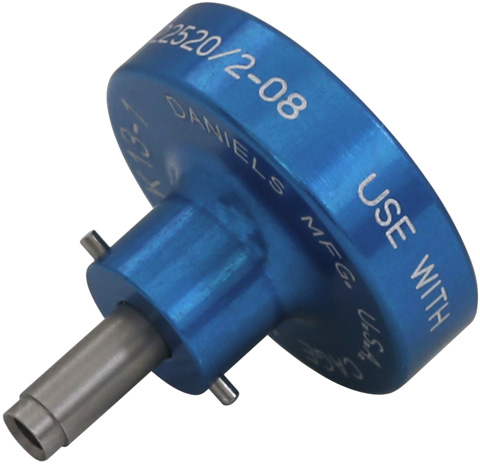

M22520/2-08 (K13-1)

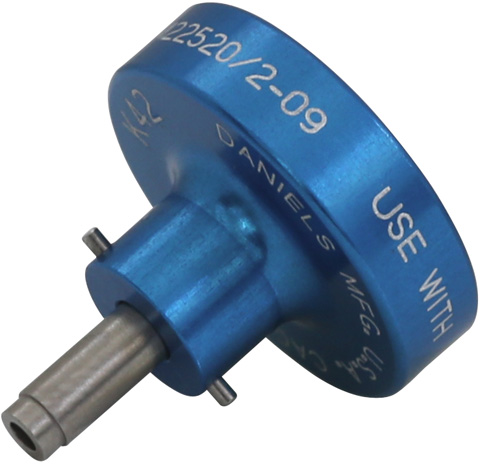

M22520/2-09 (K42)

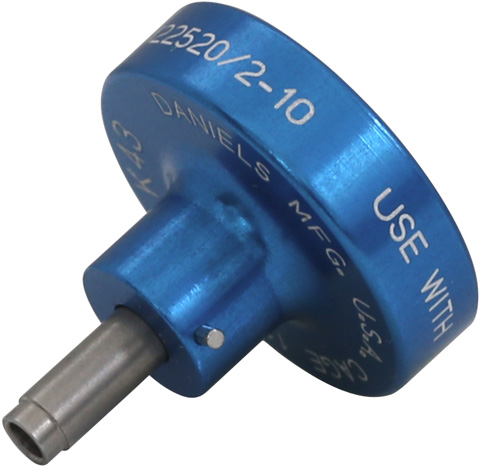

M22520/2-10 (K43)

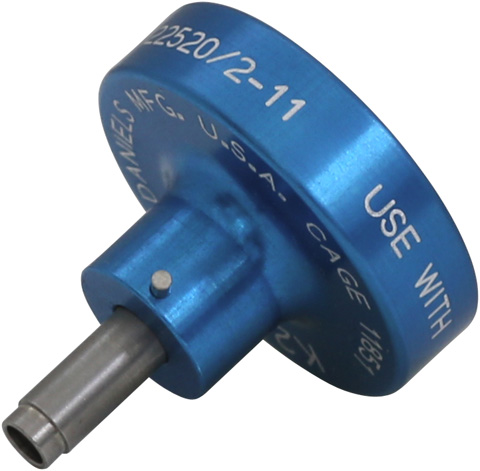

M22520/2-11 (K287)
M22520/2-31 (K406)

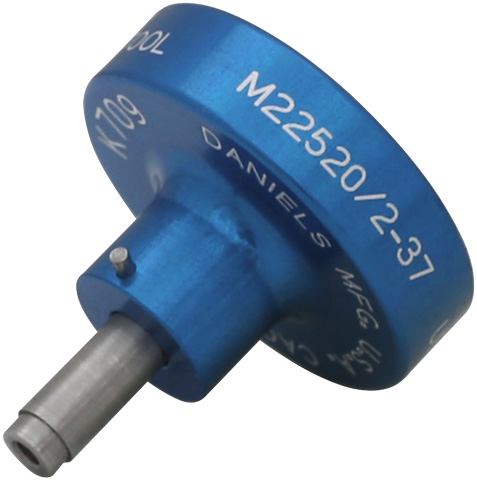

M22520/2-37 (K709)

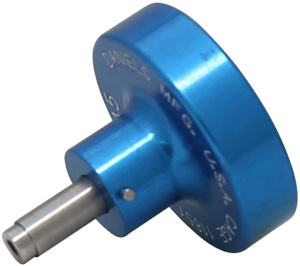

K345

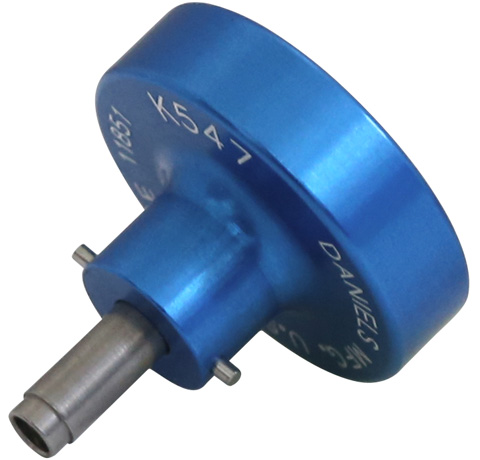

K547

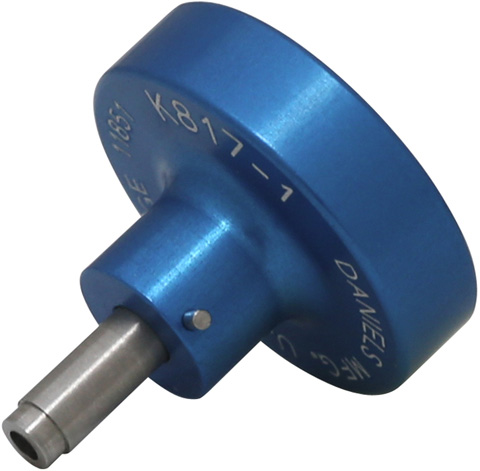

K817-1

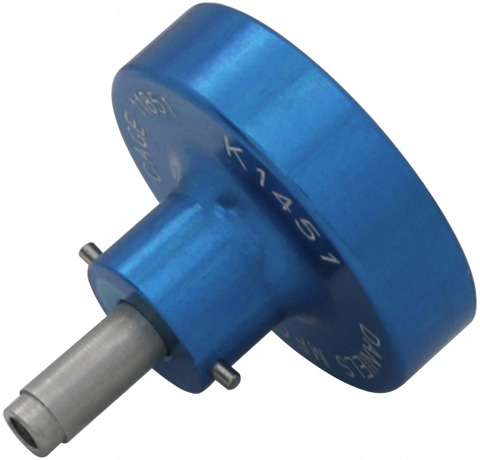

K1451

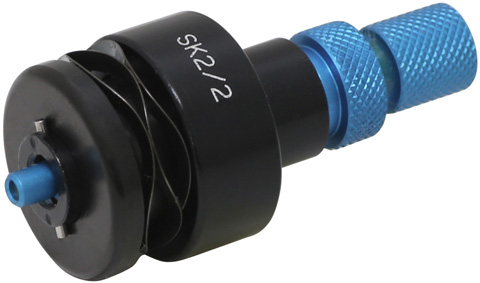

SK2/2

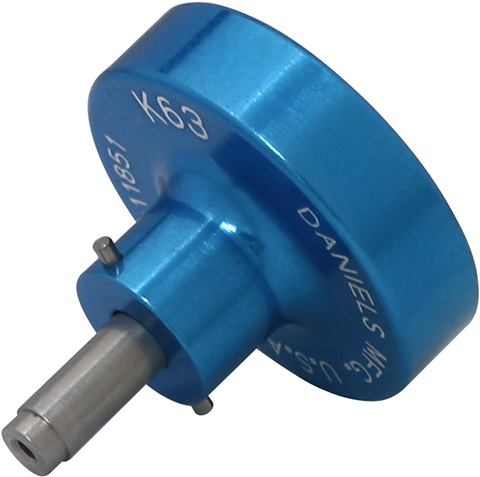

K63

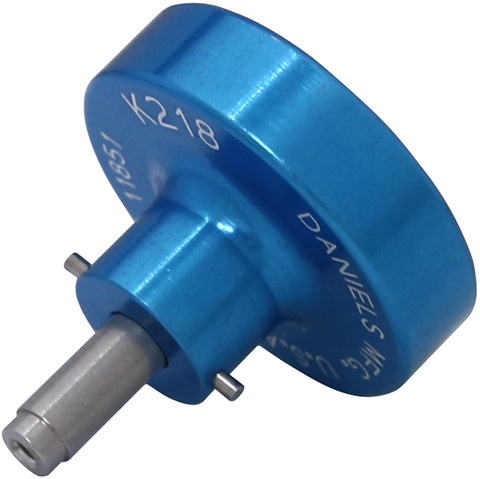

K218

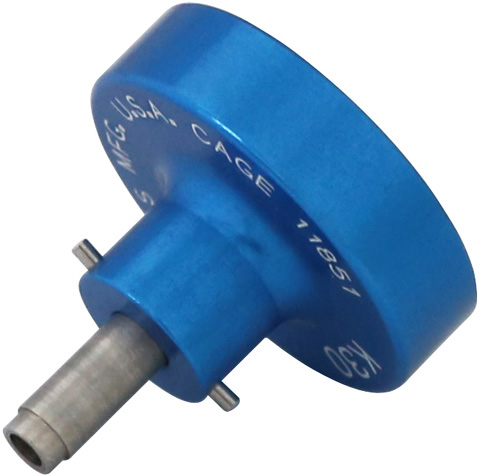

K30

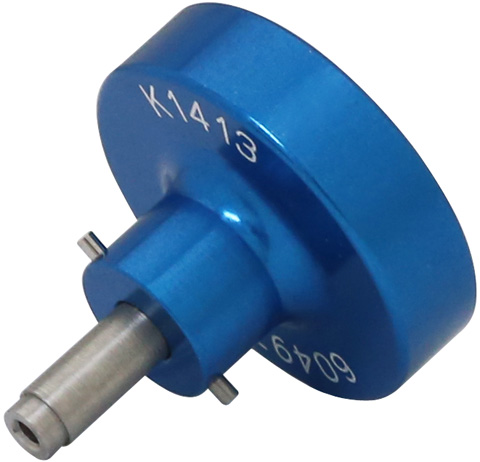

K1413

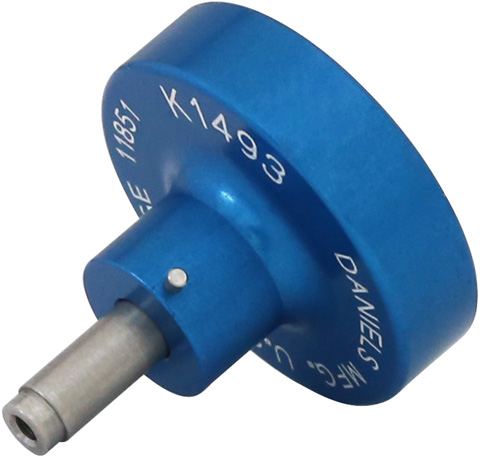

K1493

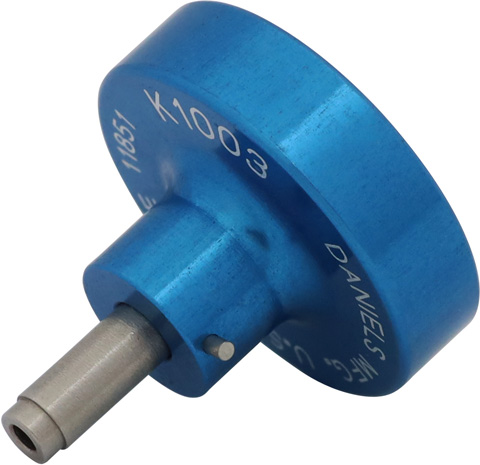

K1003
※ポジショナー(ロケーター)はオプションです。
※上記の型式以外のポジショナー(ロケーター)は別途お問い合わせ下さい。
関連・類似製品
エアー式コンタクトピン圧着工具 WA22
AFM8(M22520/2-01)準拠のDMC製エアー式圧着機
AFM8(M22520/2-01)準拠のDMC製エアー式圧着機
コンタクトピン圧着工具
DMC274
ポジショナー(36種)やピンゲージを付属したキット
DMC274
ポジショナー(36種)やピンゲージを付属したキット
4インデント圧着工具
PEW8.73
サイズ：0.03〜0.5sq。圧着深度が0.01mm単位と精密
PEW8.73
サイズ：0.03〜0.5sq。圧着深度が0.01mm単位と精密
