ドイチェ製コンタクト圧着工具 JDG360-2MDMC
販売終了品
関連機種"例"：M22520/1-01(工具)+TH474(タレットヘッド)
#20/#16/#12用DMC工具
 |
ドイチェコンタクト圧着工具
JDG360-2MDMC |
特長
- ドイチェ製コモンコンタクトシステムコネクタサイズ#20、#16、#12を圧着。
- セレクタノブでインデント調整可能。
- コンタクトの長さに合わせて深さ可変のポジショナー(ロケーター)が付属し、端子位置を固定・正確に圧着を行います。
- DMC社製(アメリカ)の手動圧着工具です。
- DMC社は、ISO9001:2008を取得済み。
仕様
| 製品名 | ドイチェコンタクト圧着工具 |
| 型式 | JDG360-2MDMC |
| 製造元 | DMC (Daniels Manufacturing Corporation) |
| 外形寸法 | L250mm |
| 重量 | 520g |
| 端子形状 | Common Contact Systemシリーズ |
| 圧着形状 | 4インデント |
| 付属品 | ロケーター(ポジショナー) |
※掲載されていないDMC社の商品についても、お気軽にお問い合わせください。
対応端子
| 端子品番 (ピン) |
0460-202-20141 | 0460-202-16141 |
| 端子品番 (ソケット) |
0460-201-20141 | 0460-201-16141 |
| ワイヤーサイズ | AWG24/20 | AWG20〜16 |
| 端子品番 (ピン) |
0460-215-16141 | 0460-204-12141 |
| 端子品番 (ソケット) |
0460-209-16141 | 0460-203-12141 |
| ワイヤーサイズ | AWG16/14 | AWG14/12 |
外観

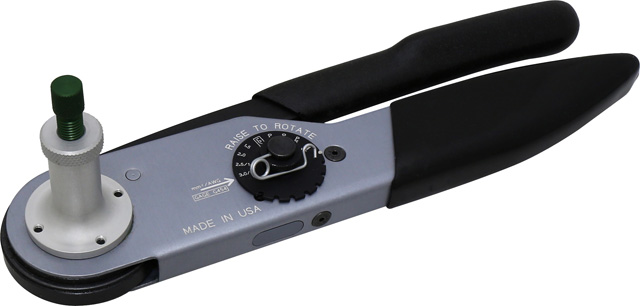

ポジショナー側

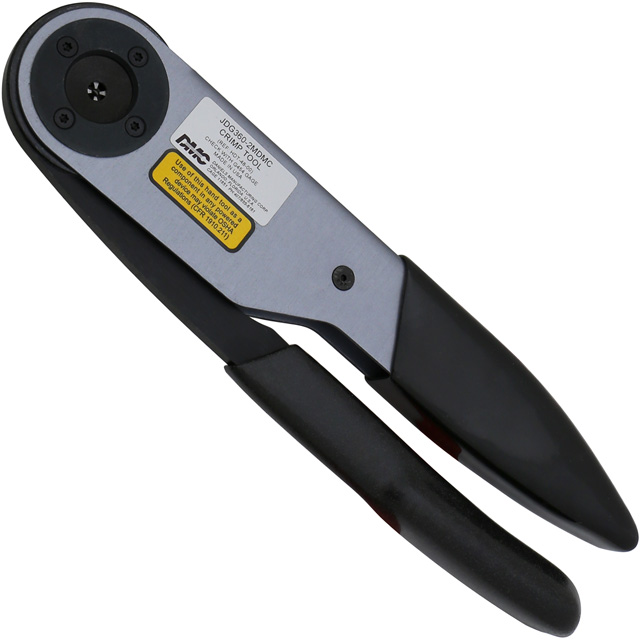

圧着工具本体

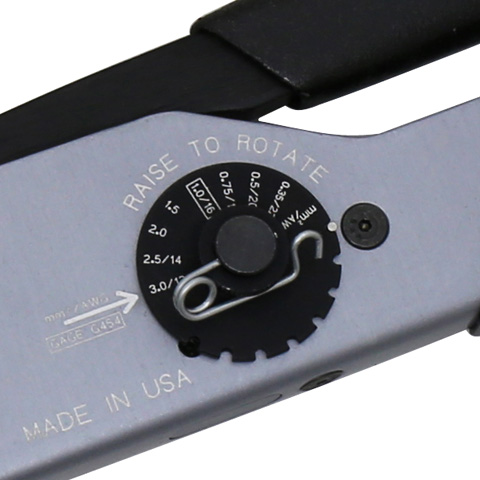

インデント調節
セレクターノブ部
