エアー式コンタクトピン圧着工具 WA27F
DMC純正工具
卓上型で、0.12〜3.5sqのコンタクトピンを効率よく圧着
 |
エアー式コンタクトピン圧着工具
WA27F |
特長
- AF8(M22520/1-01)に相当するエアー駆動式圧着機。(MIL M22520準拠品)
- 0.12〜3.5sqのコンタクトピンを4インデント(4点同時)で圧着を行います。
- AF8(M22520/1-01)と同じロケーター、ポジショナー、タレットヘッド、ゲージ、その他付属品を使用する事ができ、便利です。(AF8も同じDMC製)
- 8段階のセレクタノブで正確な圧着を行います。
- ハンドスイッチ、又は、フットスイッチで圧着を行う事ができます。
- スタンドは、自由にお好みの角度に調節できますので、疲労軽減にも役立ちます。スタンドやフットスイッチを取り外す事もでき、単体での使用も可。
- 小型なので、場所を取りません。
- DMC社は、ISO9001:2008を取得済み。又、製品はEAR99に該当します。
仕様
| 製品名 | エアー式コンタクトピン圧着工具 |
| 型式 | WA27F |
| 製造元 | DMC (Daniels Manufacturing Corporation) |
| 外形寸法 | W120× L250× 190mm (スタンド含む) |
| 重量 | 本体：1730g スタンド1660g |
| 端子形状 | コンタクトピン |
| 圧着能力 | 0.12〜3.5sq (AWG26〜12) |
| 圧着形状 | 4インデント (4点同時圧着) |
| 動作 | フットスイッチ、もしくは、ハンドスイッチ |
| エアー圧力 | 80〜120psi (約5.5〜8Bar) |
| 付属品 | 圧着スタンド、フットスイッチ |
| オプション | ロケーター(ポジショナー)、ピンゲージ、校正証明書(DMC社発行) |
※ロケーターはオプションとなります。
※掲載されていないDMC製の製品につきましても、お気軽にお問い合わせ下さい。
外観

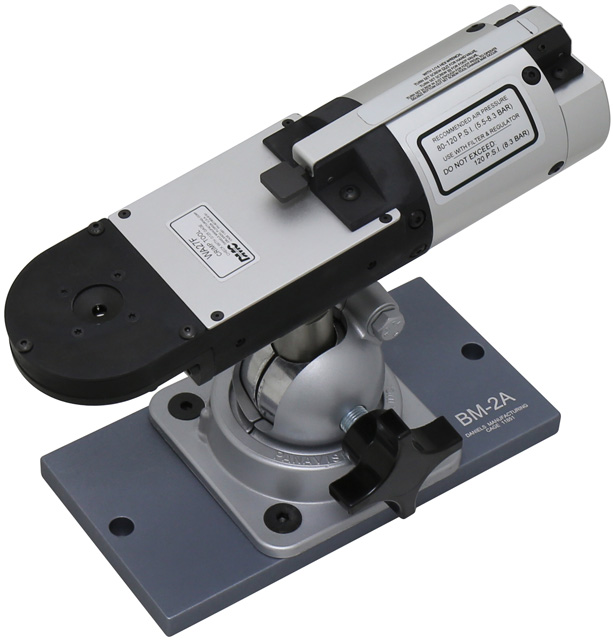

コンパクトで持ち運びにも便利

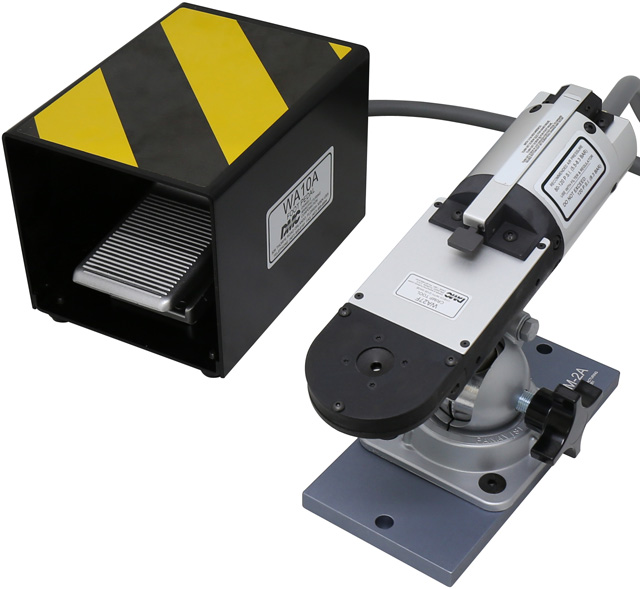

スタンド・フットスイッチ付き
(標準付属品)
(標準付属品)

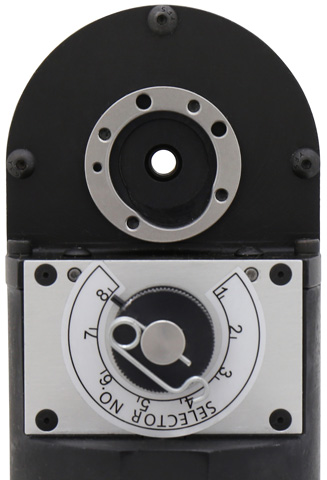

セレクターノブでワイヤーサイズ調節
圧着ダイスとワイヤーサイズ
(圧着機の本体裏側)
(圧着機の本体裏側)
オプション

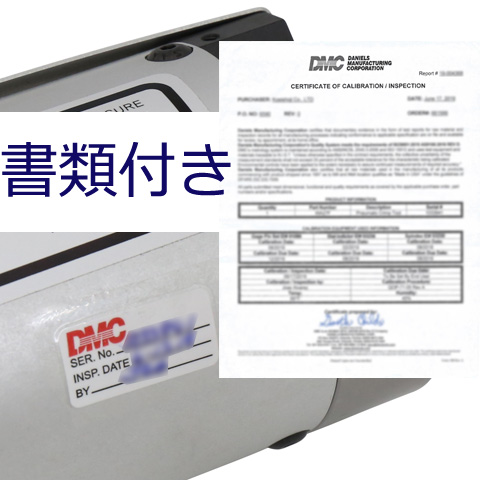

DMC社発行の校正証明書
(製造番号付)
(製造番号付)
ロケーター・ポジショナー
- 手動工具のAF8(M22520/1-01)と同じポジショナーを使用します。
- ロケーターが、必ず必要となりますので、お見積依頼の際、ロケーターの型式も合わせて記載をお願い致します。
M22520/1-02
(TH1A)
(TH1A)
M22520/1-03
(TH4)
(TH4)
M22520/1-04
(TH163)
(TH163)
M22520/1-05
(UH2-5)
(UH2-5)

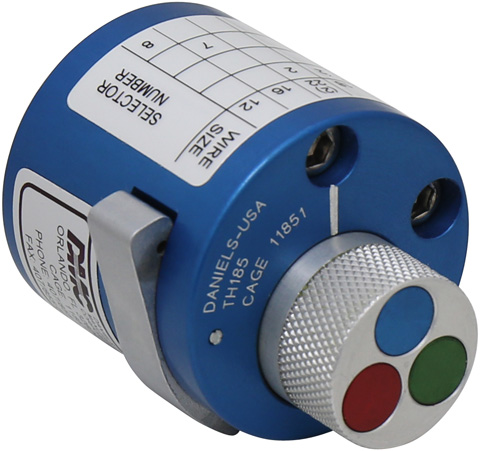

TH185

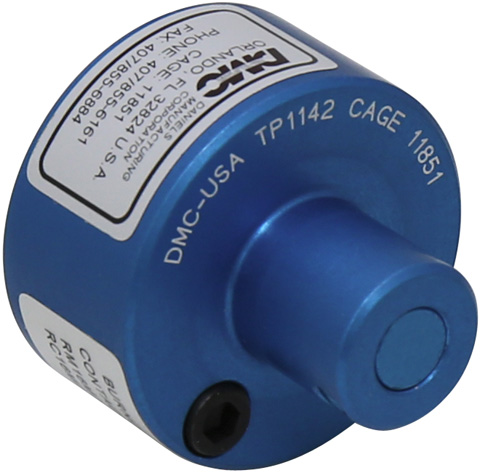

TP1142

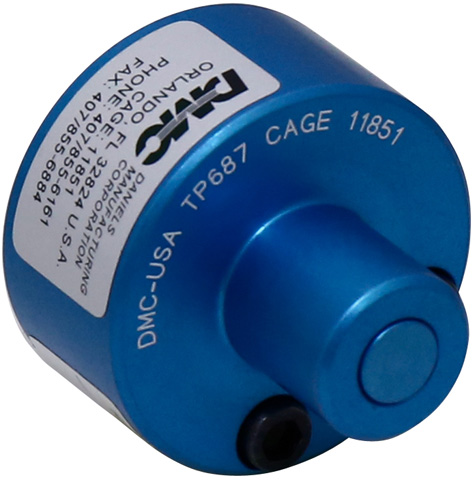

TP687

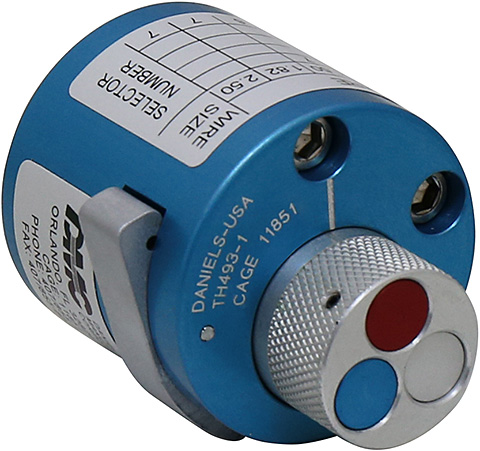

TH493-1
M22520/1-12
(TH270)
(TH270)
※ロケーター・ポジショナーはオプションです。
※ロケーター・ポジショナーもDMC純正品です。又、AF8(M22520/1-01)もDMC製です。
※上記以外のロケーター・ポジショナーは、別途お問い合わせください。
ピンゲージ
- 圧着深度の日常点検・検査用工具になります。
M22520/3-1
(G125)
(G125)
※ピンゲージはオプションです。
