航空・宇宙・鉄道用シールド線ストリッパー TSK8000
MILシールド電線に対応したワイヤーストリッパー
 |
航空・宇宙・鉄道用シールド線ストリッパー
TSK8000 TSK8500 |
特長
- アメリカDMC製のワイヤーストリッパーです。
- 航空機で使用されているMIL規格の電線(M27500等)や、テフロン線の薄被覆電線をキレイにストリップを行います。
- ダイスには、精密な切断刃が内蔵されており、この刃が回転コアに取り付けられています。
- 刃は正確に外被の外側をなぞり、切断ダメージ無くカットしていく事ができます。
- 太線に対応したTSK8500もご用意。
仕様
| 製品名 | 航空・宇宙・鉄道用シールド線ストリッパー | |
| 型式 | TSK8000 | TSK8500 |
| 製造元 | DMC (Daniels Manufacturing Corporation) | |
| 対応電線 | 航空機用ケーブル、MIL規格の電線(M27500等)、テフロン線、シールド線、シールドツイストケーブル 等 | |
| 電線サイズ | 0.0625〜0.187インチ (外径：1.59〜4.75mm) |
0.181〜0.310インチ (外径：4.59〜7.87mm) |
| ストリップ長さ | 最大7.5インチ(約190mm) / フリー | |
| 外形寸法 | L220mm | L240mm |
| 重量 | 280g | 370g |
※掲載されていないDMC製の製品につきましても、お気軽にお問い合わせ下さい。

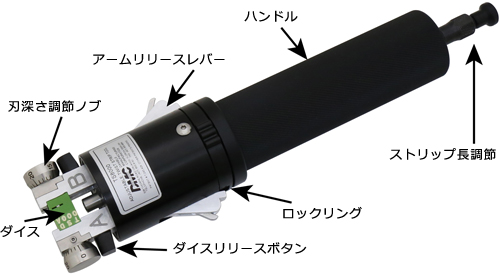

各部名称
動画

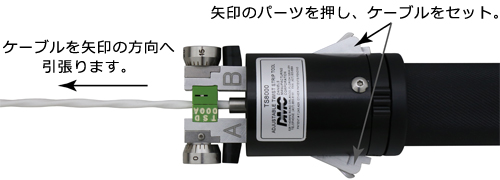

ストリップ方法
- ストリップ長さ調節ゲージで長さを調節。ゲージにナットが付いており、ナットを緩めてゲージを引っ張り出し、調節できたらナットを締めます。
- アームリリースレバーを押し、ケーブルをストリップする長さまで入れセットします。
- 本体を持ったまま、ケーブルを引っ張っていくと、外被のうねりに沿って刃がガイドされ、被覆にスリットが入ります。
アクチュエーターを閉じ、電線を引張るだけの簡単操作

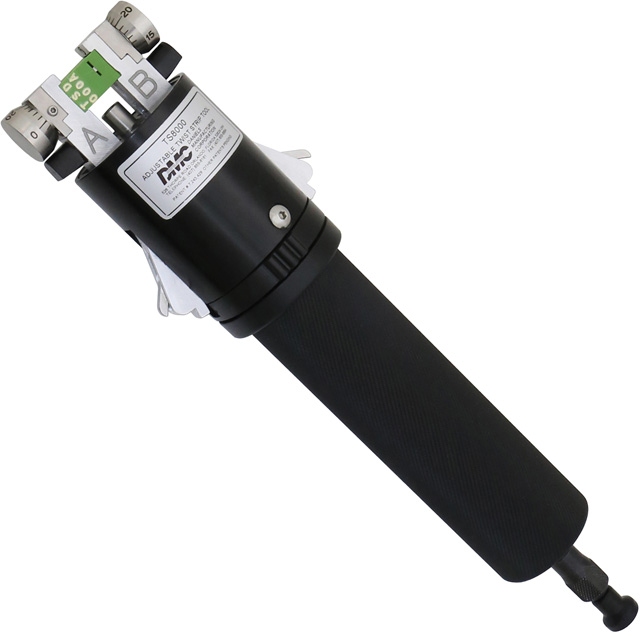

外観

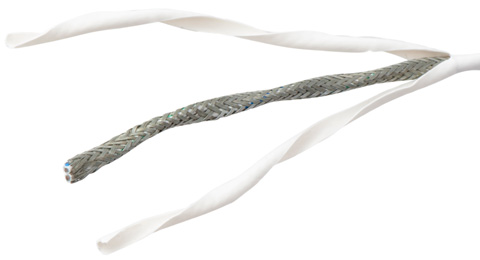

ストリップサンプル
アームを広げた状態

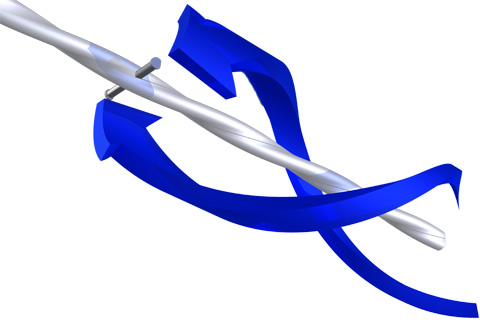

刃が正確にツイストされた

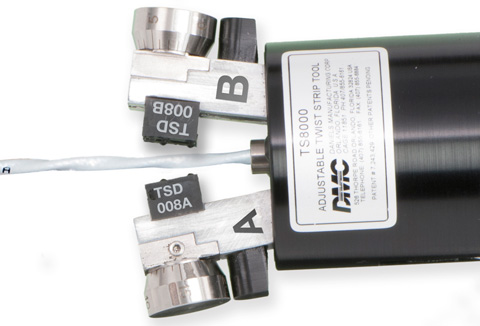

外被をなぞりストリップ
外被をなぞりストリップ

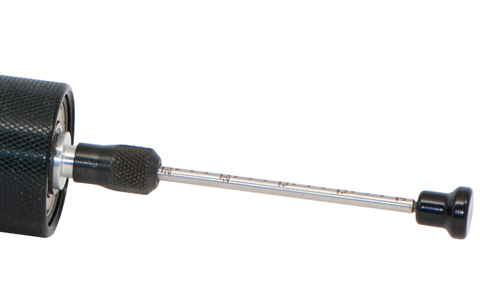

ストリップ長調節ゲージ
(最大7.5インチ)
(最大7.5インチ)
