全自動電線加工機 STsystem
電線測長切断→電線ストリップ→チューブ印字→チューブ装着→端子圧着→加工電線収納の一連作業を自動化
 |
全自動電線加工機
STsystem
|
特長
- すべての端子形状(絶縁被覆付端子やコネクタ端子、裸端子等)に対応したオールマイティーシステム
- 電線測長切断→電線ストリップ→チューブ印字→チューブ装着→両端端子圧着→電線整列収納を全自動で行ないます。
仕様
| 製品名 | 全自動電線加工機 |
| 型式 | STsystem |
| 機能 | 電線測長切断、ストリップ、両端端子圧着、マーカーチューブ装着、マーカーチューブ印字、電線収納 |
| 電圧 | 単相 200V 50/60Ｈｚ |
| 空気圧 | 490〜690kpa |
| 外形寸法 | W2378 × L2150 × H2172 mm |
| 重量 | 450kg |
| 電線サイズ | KIV、IV 0.5〜2.0sq |
| 電線加工長 | 300〜6200mm |
| 対応端子 | 裸丸、Y端子、コネクタ連続端子、絶縁被覆付端子 |
| チューブ径 | φ3.2〜4.0mm |
| チューブ長さ | 15〜40mm |
| 文字数 | 最大12文字 |
| 文字種類 | 英文字、数字、記号 |
| 文字サイズ | H3.0mm×W(2.0〜4.0)mm |
| 制御方式 | RS-232C |
加工の流れ

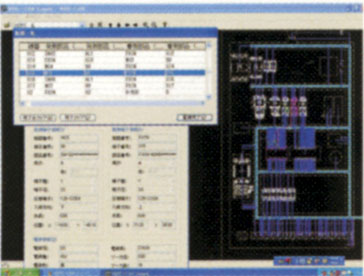

| 画面上で配線経路、線番、端子情報等を入力します。 |  |

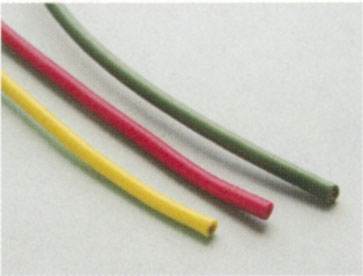

| 供給電線を自動選択、電線を供給します。 |  |

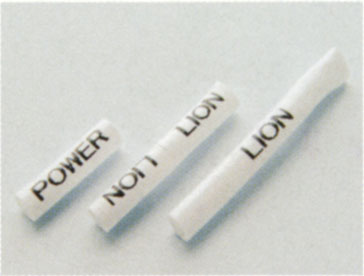

| マーカーチューブに線番等を印字して電線に自動挿入します。 |  |

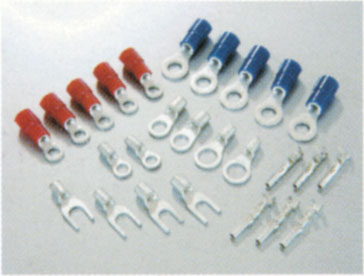

| 圧着端子を自動で選択→供給→圧着を行ないます。 |  |

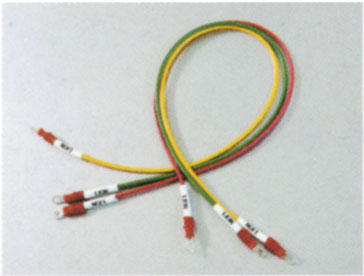

| 電線加工完了 |  |

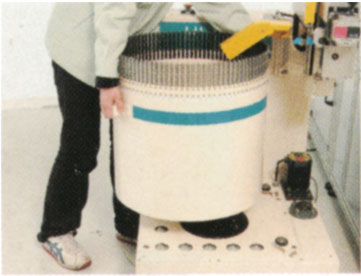

| 加工済み電線を整理収納。収納ボックスは持ち運びも可能です。 |  |

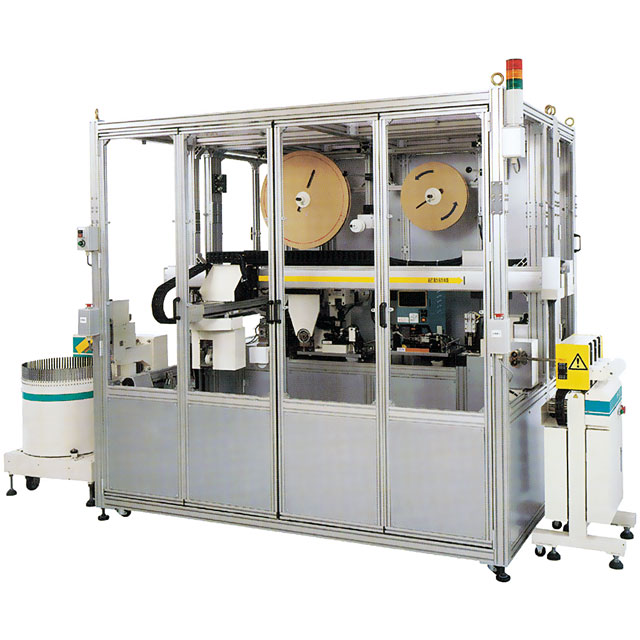

外観
※拡大図は、文字をクリック下さい。
