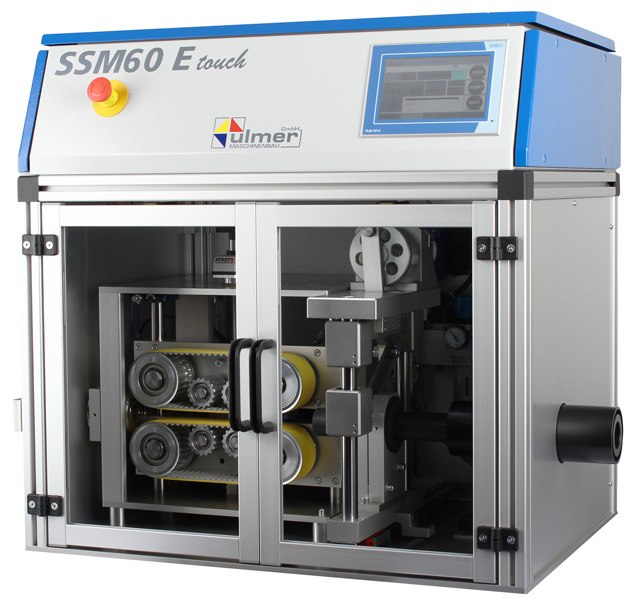

大口径チューブ切断機 SSM60 Touch
最大60mmまでの大口径チューブを精度良くカット
 |
 大口径チューブ切断機
SSM60 Touch |
特長
- ゴム系チューブや空圧チューブ、コルゲートチューブなど様々なホースやチューブに対応。
- 45度の切断刃とチューブに合わせた4種類のガイドノズルを装備し、まっすぐにカット。
- サイズ変更時のガイドノズル交換はワンタッチ。
- ベルト駆動方式により寸法精度が安定。
- コルゲートチューブ凸カットは、オプションのガイドノズルとレーザーセンサーで対応。医療用チューブもオプションで対応可。
- タッチパネルで簡単操作。180種類のパターンも記憶可。
- 幅広部材切断時には90mm幅用モデル(SSM100Touch)をご用意。
仕様
| 製品名 | 大口径チューブ切断機 | |
| 型式 | SSM60 Touch | SSM100 Touch |
| 電圧 | 110V (230V仕様も可) | |
| 外形寸法 | W720 × L910 × H830 mm | W730 × L1680 × H1650mm |
| 重量 | 135kg | 145kg |
| チューブ外径 | 6〜60mm | 幅90mm×高さ10mm |
| 切断長さ | 最大999999mm (約1000m) | |
| 設定単位 | 0.1mm単位 | |
| 送り速度 | 1200mm/秒(=1.2m) 加速度調節可 | |
| 入力数 | 1〜999999 | |
| 駆動方式 | ベルト駆動 | |
| モーター | サーボモーター | |
| エアー圧力 | 6Bar | |
| 付属品 | ガイドノズル | |
| オプション | 特注ガイドノズル、ベルトギャップカウンター | |
切断能力
| 切断長さ | 本数 |
| 20mm | 3,600本/時 |
| 100mm | 3,240本/時 |
| 500mm | 2,400本/時 |
| 1,000mm | 2,040本/時 |
| 5,000mm | 720本/時 |
| 10,000mm | 360本/時 |
動画
オプション・外観

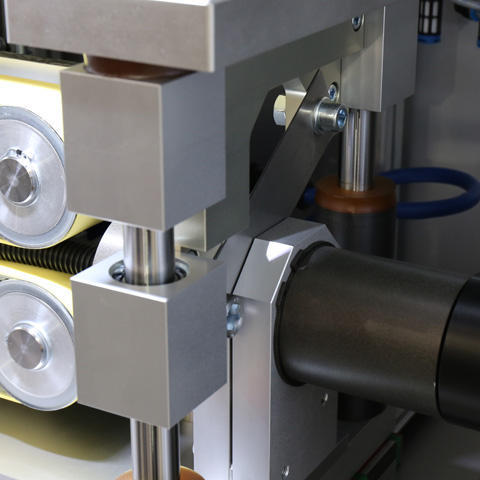

切断刃前後にあるガイドノズルと
45度切断刃で正確でキレイな切断
切断時の様子

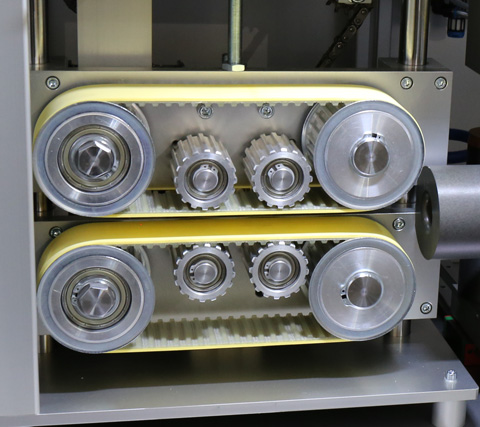

ベルト駆動で、材料との接触面が
ローラ式と比べ広く確実な送り出し
ベルト式の送りで切断寸法が安定
オプション

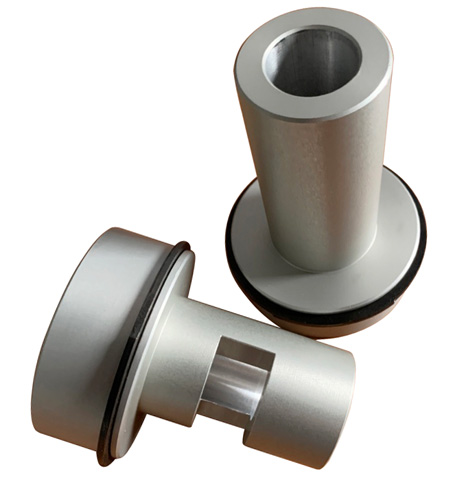

コルゲートチューブ用ノズル
