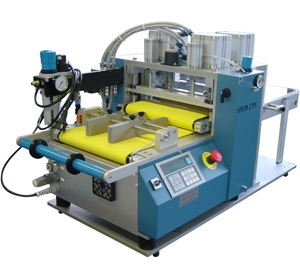

シートカット機 SM302PE
幅300mmまでの切断に対応
エンコーダ・サーボモータ搭載で高寸法精度を実現
 |
 シートカット機
SM302PE |
特長
- 上下刃のクリアランスを調節できる為、薄い幅広材料を精度良く切断を行います。
- 切断幅300mm、切断高さ30mm迄のシート状やベルト状、テープ状、ケーブル、チューブ等幅広い材料の切断が可能。
- 2列同時に切断も可能で、作業効率が大幅にアップします。
- サーボモーター仕様・インパルス方式で測長精度が良いです。
- 自己測長診断機能付(±0.5%)装着が可能(オプション)。切断寸法公差(±0.5%)から外れると、自動的に機械がストップします。
- パソコンからのリモートコントロールも可能。
動画
切断例
繊維、ビニール、シートベルト、シート状、ベルト状、マジックテープ、面ファスナー、紙、フィルム状、電線、ケーブル、チューブ、ホース、プラスチックなど、幅300mm・高30mmまで各種材料の切断
仕様
| 製品名 | シートカット機 |
| 型式 | SM302PE |
| 電圧 | 110V |
| 外形寸法 | W670 × L580 × H570 mm |
| 重量 | 87kg |
| 切断物 | 最大幅：300mm 最大高さ：30mm |
| 切断長さ | 1〜99999mm (0.1mm単位での設定が可能) |
| 送り速度 | 最大1m/秒 |
| 送り方式 | 上下キャタピラーベルト |
| 長さ測定 | インパルス方式 |
| エアー圧力 | 6Bar |
| モーター | サーボモーター |
| 引っ張り力 | 20kg |
| オプション ※1 |
自己測長診断ユニット ローリングガイド ダブルインフィードローラー エアーブロー 45度/90度切断ヘッド 溶断ユニット スチールワイヤーカット ギャップカウンター 癖取り機 120sq用シリンダー 排出ベルト 材料押えユニット チューブ用複合ガイド(最大4穴) コルゲートチューブユニット ●切断刃 V刃 (電線やケーブルの切断) 超硬刃 (ガラス線、ガラス繊維の切断) 薄刃 (やわらかい材料やチューブ等の切断) |
| 姉妹機 | 型式：SM152PE 切断：幅150mm・高さ30mm迄 送り速度：最大1m/秒 モーター：サーボモーター 送り方式：上下キャタピラーベルト |
※その他の仕様をご希望の場合はご相談下さい。
※様々な材料が切断できますので、お気軽にご相談下さい。
切断能力
| 切断長さ | 本数 |
| 10mm | 8,400本/h |
| 100mm | 6,950本/h |
| 1,000mm | 2,580本/h |
| 10,000mm | 360本/h |

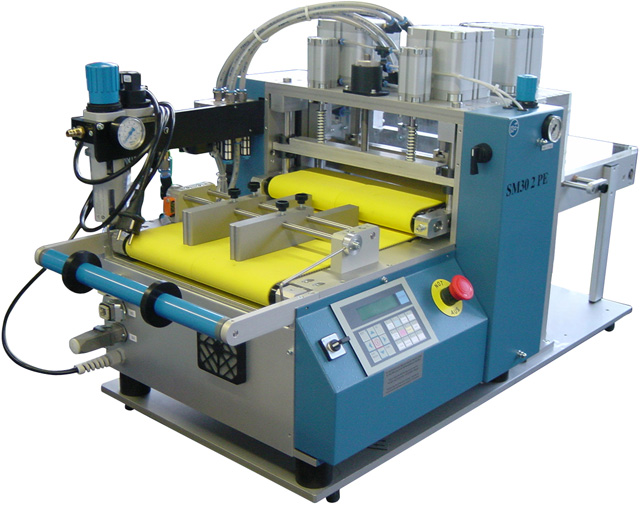

外観
標準刃 (平刃)
超硬刃

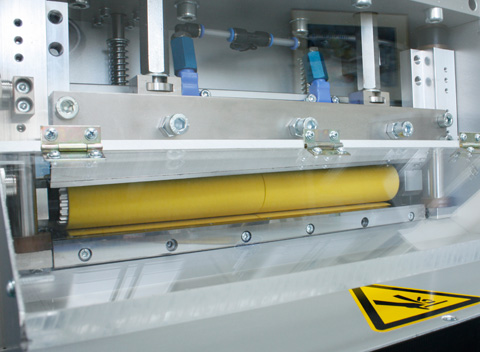

ダブルインフィードローラー

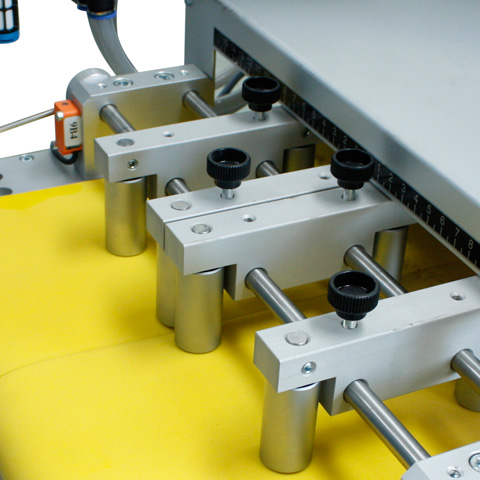

ローリングガイド

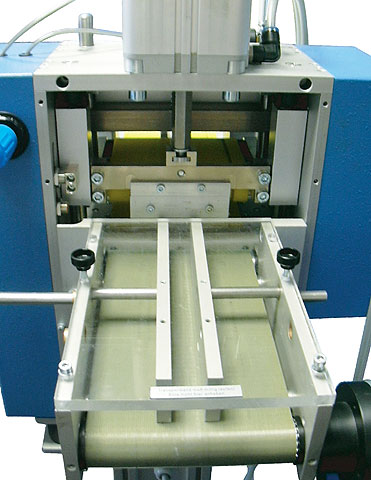

排出コンベア

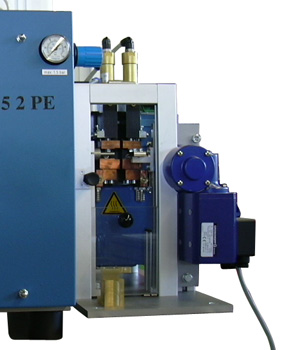

溶断ユニット
