コルゲートチューブ切断機 WSM30E/WSM60E
ベルト駆動+レーザー感知で高寸法精度
回転刃でキレイな切断面
 |

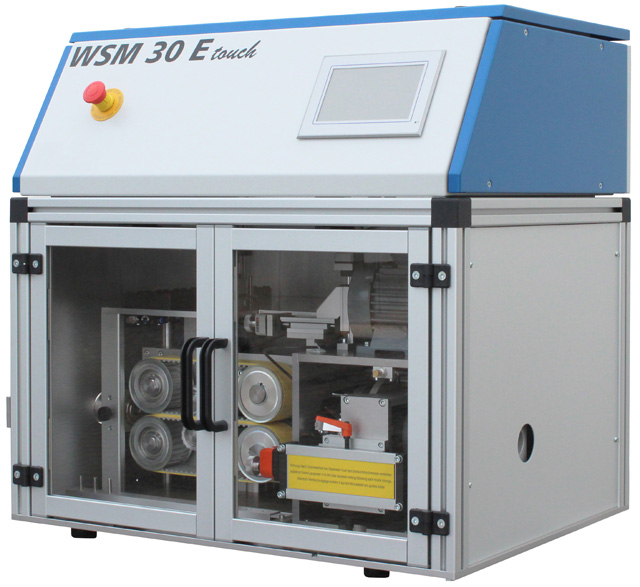

 コルゲートチューブ切断機
WSM30E touch (〜32mm) WSM60E touch (〜60mm) |
特長
- コルゲートチューブの外径7〜32mm迄切断できます。

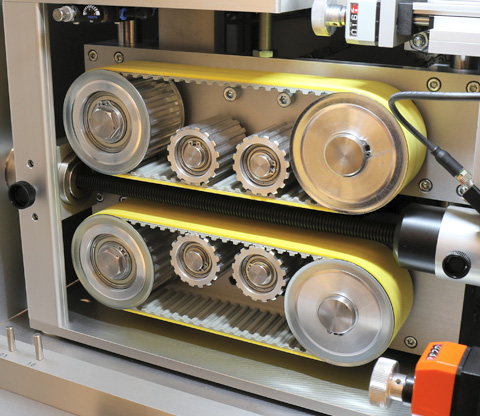

- ベルト駆動方式なので寸法精度が安定しています。

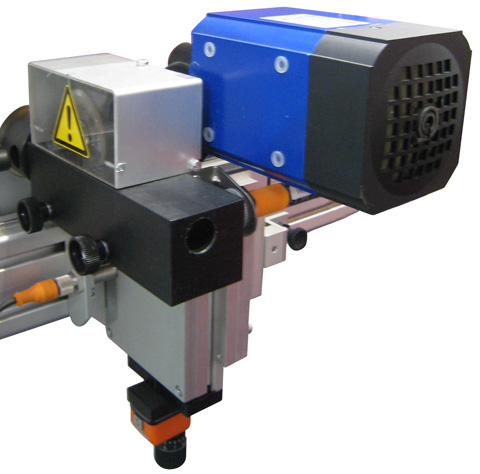

- 切断刃が回転するので、切断面にバリが出ません。
- スリットが必要な場合、切断後にスリットを入れる事もできます。(下図スリットを参照下さい)
- ガイドをコルゲートチューブに合わせますので、斜め切りがありません。
- コルゲートの凸部をレーザーで感知して、凸部を切断します。 (凹部切断も可)
- 最大60mmまで切断できる大口径用のモデルもご用意。(WSM60E touch)
- 寸法精度に優れたサーボモーターを採用。
仕様
| 製品名 | コルゲートチューブ切断機 | |
| 型式 | WSM30E touch | WSM60E touch |
| 電圧 | 110V | |
| 外形寸法 | W500 × L900 × H1000 mm | W740 × L1095 × H1680mm |
| 重量 | 140kg | 305kg |
| チューブ外径 | 7〜32mm | 7〜60mm |
| 切断長さ | 最大999999mm (約1000m) | |
| 送り速度 | 1200mm/秒 (=1.2m) | |
| 切断箇所 | 凸部、又は、凹部 | |
| 入力数 | 1〜999999 | |
| 駆動方式 | ベルト駆動 | |
| モーター | サーボモーター | |
| エアー圧力 | 6Bar | |
| オプション | スリット、補強底板付キャスター | |
切断能力
| 切断長さ | 本数 |
| 20mm | 2,700本/時 |
| 100mm | 2,460本/時 |
| 500mm | 2,040本/時 |
| 1,000mm | 1,620本/時 |
| 5,000mm | 720本/時 |
| 10,000mm | 360本/時 |

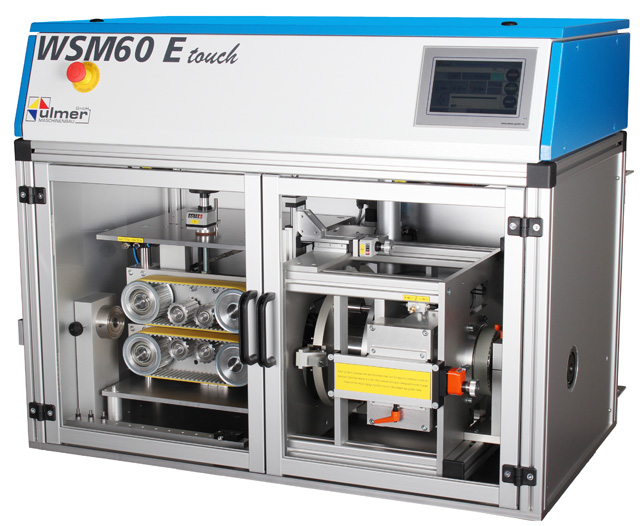

姉妹機
切断外径7〜60mm
WSM60E touch
動画
オプション・外観
合わせてご検討下さい

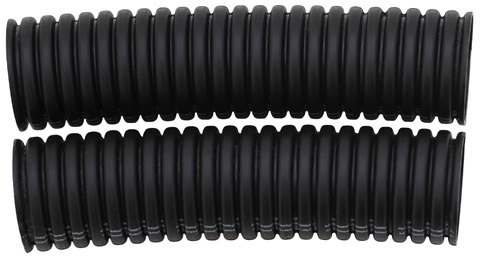

コルゲートチューブ切断例1
 チューブ供給機 ARG800 |
 |
 チューブ供給機 ZG/DHS |
|
 コルゲート切断機 WSM30E |
コルゲートチューブ切断例2
チューブ供給機 ARG800 |
|
コルゲート切断機 WSM30E |
