パラソル巻き取り機 RAPIDシリーズ
廉価版のパラソル型で、ケーブルの取り外しがワンタッチ
 |
パラソル巻き取り機
RAPID (ラピッド) |

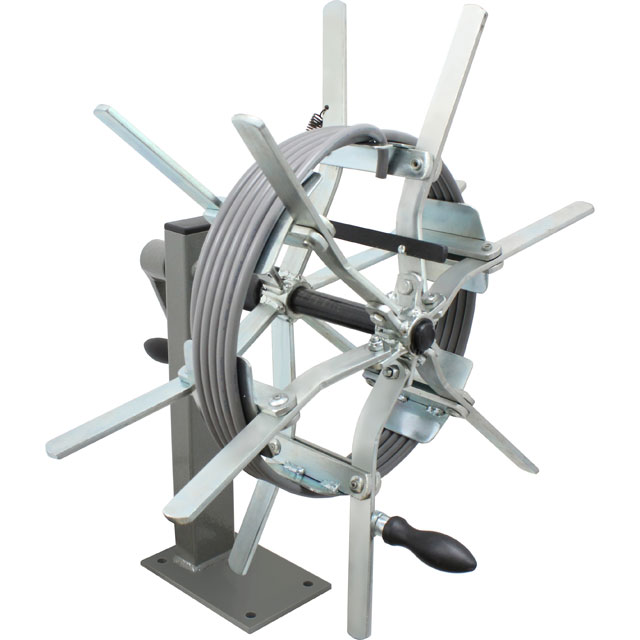

特長
- 低コストな手動巻き取り機。ドイツ製なので、頑丈で長持ち。
- 電線やケーブル・チューブ・ホース等線状物の巻き取りに適しています。
- パラソル羽根が同時に倒れ、ワンタッチで電線の取り外しができ加工量が多くても活躍。
- 6枚のパラソル羽根の採用により、キレイな丸型の巻き取り。
- MES25やRM-2KZといった測長機と併用すれば、巻き取りながら長さを計測でき便利。
- 小型タイプのRAPID400(リール外径400mm)や大型タイプのRAPID600(リール外径600mm)も姉妹機としてご用意。
- ハンディ型ゴム紐結束機(ATL-6A)で、巻き取った束材料の結束も可能。
用途例
ケーブル、電線、チューブ、ホース、コードなど線状や糸状等の巻き取り
仕様
| 製品名 | パラソル巻き取り機 | ||
| 型式 | RAPID450 (ラピッド450) |
RAPID400 (ラピッド400) |
RAPID600 (ラピッド600) |
| 外形寸法 | W460 × L450 × H500 mm | W400 × L400 × H450 mm | W630 × L450 × H840 mm |
| 重量 | 7.5kg | 7kg | 22kg |
| リール外径 (A) | 450mm | 400mm | 600mm |
| リール内径 (B) | 250mm | 130mm | 300mm |
| リール幅 (C) | 70mm | 70mm | 120mm |
| 耐荷重 | 最大15kg | 最大15kg | 最大25kg |
| 羽数 | 6枚 | 6枚 | 6枚 |
寸法図
(A)リール外径 (B)リール内径 (C)リール幅
動画 (RAPID400ケーブル巻き取りの様子)
動画 (測長機(KE-MES25D)との接続時)
※測長機との接続時の動画は、RAPID450を使用しています。
姉妹機

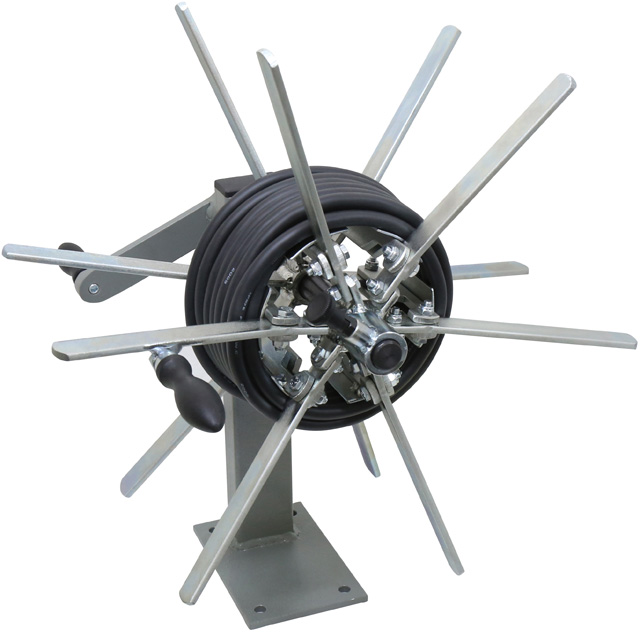

リール外径：400mm
リール内径：130mm
型式：RAPID400

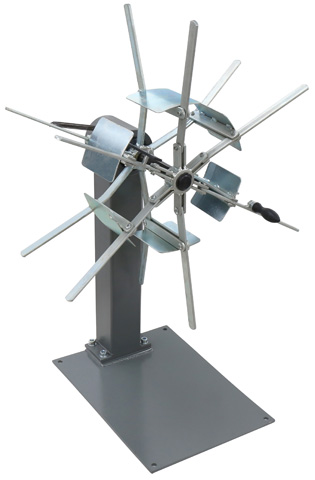

リール外径：600mm
リール内径：300mm
型式：RAPID600
外観

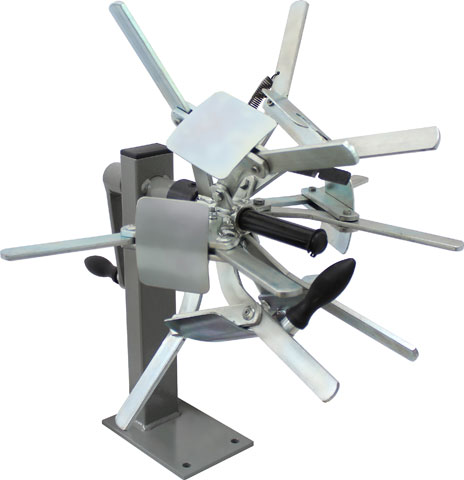

パラソル閉時(RAPID450)
パラソル羽根が同時に倒れるので
電線離脱がワンタッチ
電線離脱がワンタッチ

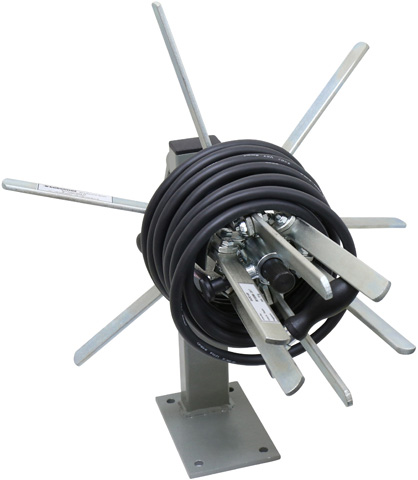

ケーブル取り外し(RAPID400)
羽根が写真の様に倒れるのでケーブルの取り出しが素早く行えます

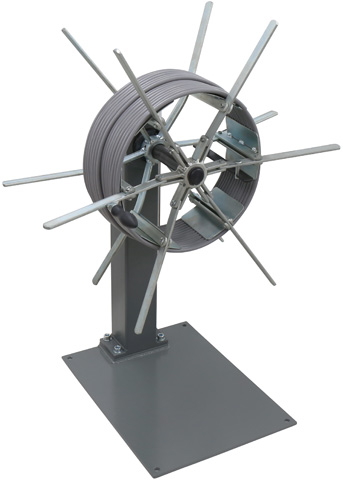

巻き取り機(RAPID600)
6枚羽根でキレイな円形の巻き取り
※予告なく、外観の形状や色、スペック等を変更する場合もございます。予め、ご了承下さい。
