4インデント圧着工具 PEW8.72/PEW8.72-3

クローズドバレル端子0.08～2.5sqを圧着

4インデント圧着工具/PEW8.72-3 PEW8.72

Rennsteig(レンシュタイグ)：ドイツ正規代理店

4インデント圧着工具

PEW8.72　(アナログ式)
PEW8.72-3 (デジタル式)

特長

0.08～2.5sqまでのクローズドバレル端子用 (オス・メスタイプ用) 圧着工具です。
ロケーターや圧着深さなどを細かく調節ができ、4方向から同時に圧着するので、確実な圧着が可能。
国際規格 DIN IEC 60352-2規格準拠のドイツ製。
0.01mm単位の精密な圧着値調整により、高品質で理想的な圧着を実現。
デジタル式のPEW8.72-3は、圧着深度を0.01mm単位でデジタル表示。
ドイツ(Rennsteig社)製の圧着工具なので、頑丈で長寿命です。

仕様

製品名	4インデント圧着工具
型式	PEW8.72-3	PEW8.72
深度表示	デジタル	アナログ
製造元	Rennsteig社 (レンシュタイグ) - ドイツ
外形寸法	L175mm	L190mm
重量	390g	410g
対応端子	●メーカー Harting、Ilme、Phoenix、Amphenol、Tyco、Weidmuller、Walther、HTS、三桂製作所 ●サイズ 1.6、2.4、2.5、3.6、4.0
端子形状	クローズドバレル端子　オス・メス
圧着能力	0.08～2.5sq (AWG28～13)
圧着形状	4点同時圧着 (4インデント)
ロケーター	12ポジション
付属品	ロケーター、ゲージバー外径1mm(圧着爪摩耗チェック用)、2.5mm六角レンチ、調節値表
オプション	ハーティングD-Sub用ロケーター

機種

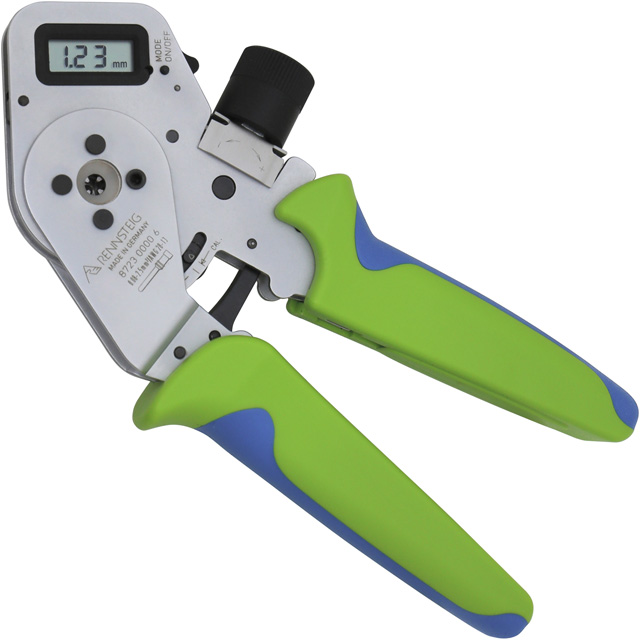

デジタル式4インデント圧着工具_PEW8.72-3

型式：PEW8.72-3

デジタル数字で圧着深度を表示

アナログ式4インデント圧着工具_PEW8.72

型式：PEW8.72

アナログで圧着深度を表示

外観

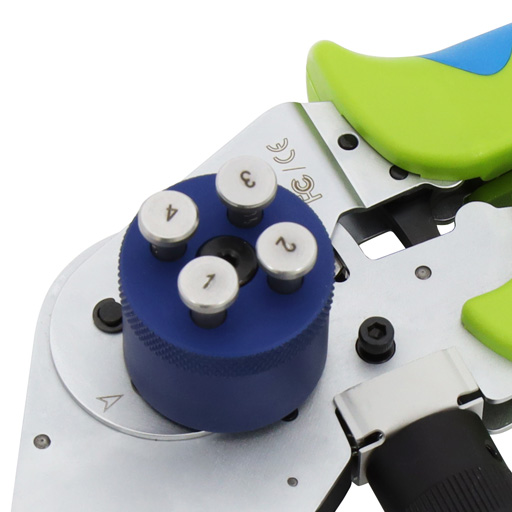

ハーティングD-Subピン用ロケータ

ハーティングD-Subコンタクト
(品番：09 67 000 8576等)用ロケータ

本体背面部

本体背面部

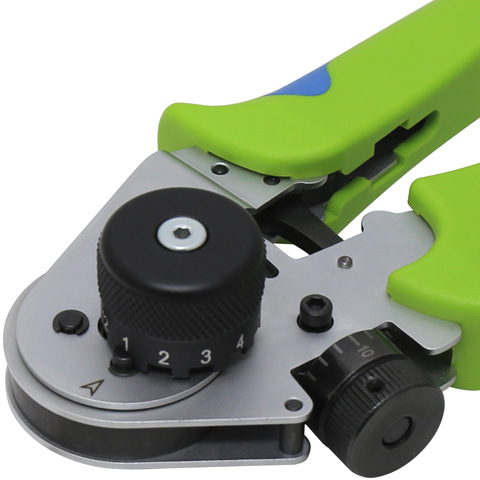

付属の標準ロケータ

圧着部_4インデント

圧着部
(4点同時で強力な圧着)

ケース収納時の様子

ケース収納時の様子
収納でき持ち運びに便利

※拡大図は、画像をクリック下さい。

姉妹機

4インデント圧着工具
PEW8.73-3

4インデント圧着工具/PEW8.73-3

サイズ：0.03～0.5sq

4インデント圧着工具
PEW8.75-3

4インデント圧着工具/PEW8.75-3

サイズ：0.14～6sq

4インデント圧着工具
PEW8.76-3

4インデント圧着工具/PEW8.76-3

サイズ：1.5～10sq
