ダイナミックD-5(S・M)圧着工具 PEW12.767
従来のワニ口式と比べ約70%の力で圧着でき負担を軽減
 |
 ダイナミックD-5用圧着工具
PEW12.767 |
特長
- ダイナミックD-5000シリーズのD-5コンタクト(端子)S・Mに対応。
- 対応端子は、リセ(メス)：316040・316041。タブ(オス)：917804・917805。
- 独自の圧着形式で、垂直方向からカシメるので、従来のワニ口式と比べると約70%の力で圧着が可能。作業者の負担が軽減されます。
- ロケーターが付属されていますので、圧着端子のセットが正確で作業性がUP。
- 国際規格 DIN IEC 60352-2規格に準拠。
- クリンプハイト調節ダイヤル、ラチェット緊急解除機能付き。
- グリップは、汗でも滑りにくく・握りやすい様に、二重構造になっています。
- 頑丈・長寿命のドイツ製オリジナル圧着工具。
仕様
| 製品名 | ダイナミック D-5 用 圧着工具 | ||||
| 型式 | PEW12.767 | ||||
| 製造元 |  Rennsteig (レンシュタイク)広栄商事(株)オリジナルモデル |
||||
| 適合端子シリーズ | ダイナミックコネクタ D5000シリーズ D-5コンタクト | ||||
| 適合コンタクト | タイプ | 適合コンタクト | 適用電線 | ||
| AWG | 被覆外径 | ||||
| メス (リセ) |
316040-2 | S | AWG14 | 3〜3.8 | |
| 316041-2 | M | AWG12〜10 | 4〜5.2 | ||
| オス (タブ) |
917804-2 | S | AWG14 | 3〜3.8 | |
| 917805-2 | M | AWG12〜10 | 4〜5.2 | ||
| 端子形状 |   (左：リセ(メス)の306041コンタクト) (右：タブ(オス)の917805コンタクト) |
||||
| 圧着形状 |  |
||||
| 圧着ダイス数 | 3 (AWG10、AWG12、AWG14) | ||||
| 機能 | クリンプハイト調節ダイヤル、ラチェット緊急解除 | ||||
| 外形寸法 | L200mm | ||||
| 重量 | 680g | ||||
※圧着工具とダイス、ロケーターが付属します。
※端子メーカーの保証が必要な場合、端子メーカー指定工具の使用を推奨します。
※重量はロケーターを含んだ重量となります。
動画

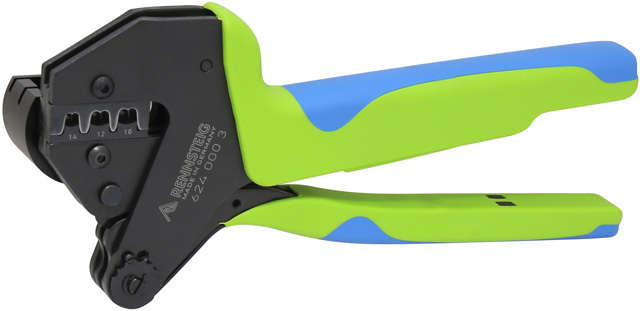

外観

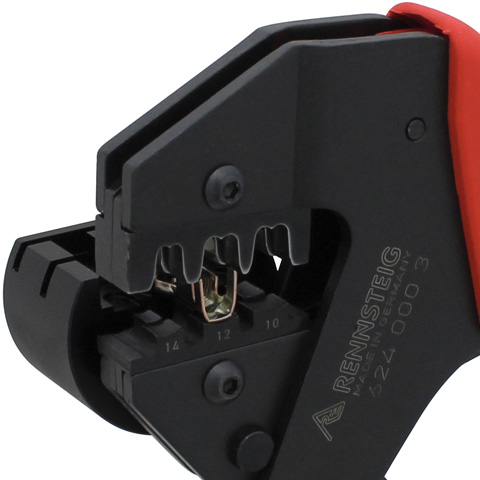

ダイナミックD5対応

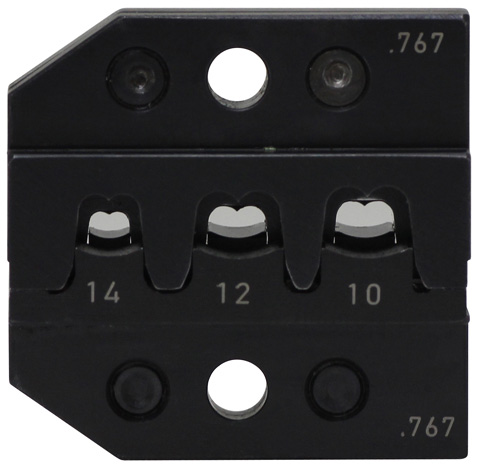

圧着ダイス
圧着ダイス
ダイナミックD5

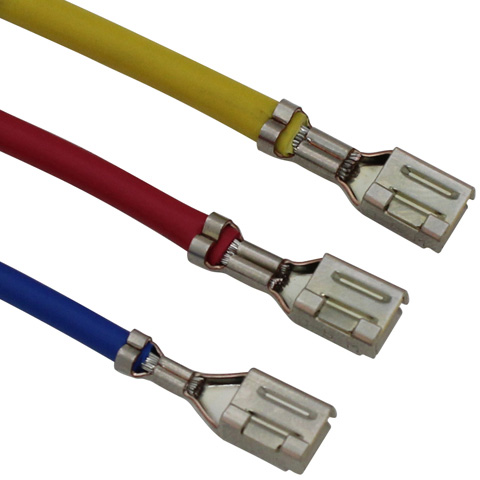

圧着サンプル
圧着サンプル
ロケーター
(端子位置決めがスムーズ)
(端子位置決めがスムーズ)
