住友電装非防水端子圧着ペンチ PEW12.602
非防水コネクターを垂直圧着するドイツ製工具
 |
 住友電装非防水端子圧着工具
PEW12.602 |
特長
- 住友電装非防水コネクター用圧着工具です。
- 端子品番：8240-4892、8240-4942、8240-4849、8240-4412、8240-4422等のさまざまな端子に対応。
- 端子を正確な位置で固定するロケーターが付属しており、圧着位置が正確です。
- 従来のワニ口式圧着工具の約70%と軽い力で圧着でき、長時間の作業でも負担を軽減。
- 国際規格 DIN IEC 60352-2規格に準拠したドイツ製。
- 頑丈で長寿命な工具です。
- クリンプハイト調節ダイヤルやラチェットの緊急解除キーが付いています。
- 取手は、滑りにくく・握りやすい様に、二重構造になっています。
仕様
| 製品名 | 住友電装非防水端子圧着工具 |
| 型式 | PEW12.602 |
| 製造元 |  Rennsteig (レンシュタイク)：ドイツ |
| 外形寸法 | L200mm |
| 重量 | 620g |
| 対応端子 | 住友電装非防水端子 |

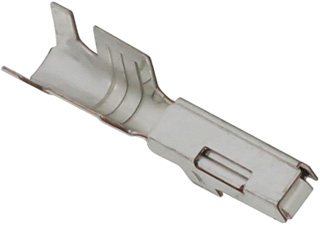

| 端子形状 |  |
| 端子品番 | 8240-4892 (連端・メス) 8240-4942 (連端・メス) 8240-4849 (連端・メス) 8240-4412 (連端・メス) 8240-4422 (連端・メス) |
| 圧着能力 | 0.5sq〜2sq |
| 圧着ダイス | 0.5sq、1.25sq、2sq |
| 圧着形状 |  |
| 機能 | クリンプハイト調節ダイヤル、ラチェット緊急解除 |
※本製品は大きく分けて、本体と圧着ダイス、ロケータの3点で構成されています。
※本体や圧着ダイス、ロケータは付属されます。
※矢崎製の端子にも対応できる場合もございますので、お問い合わせください。
※圧着ダイスとロケータを交換する事により、他の端子に対応も可能です。
※本製品は、Rennsteig社(ドイツ)製となります。
※重量はロケーターを含んだ重量となります。
※端子メーカーの保証が必要な場合、端子メーカー指定工具の使用を推奨します。

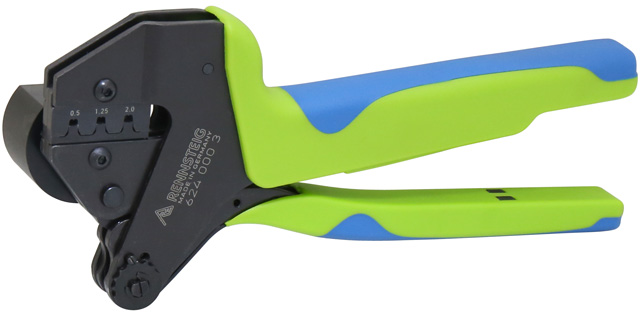

外観

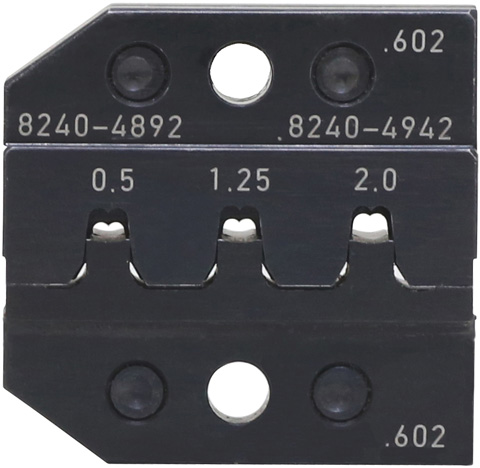

圧着ダイス

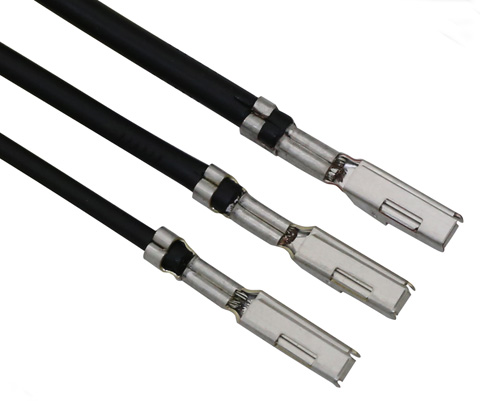

圧着サンプル
※画像をクリックすると、拡大図が表示されます。
