住友電装防水端子圧着工具 PEW12.397
住友電装製の防水端子0.35〜1sqを垂直圧着
 |
 住友電装防水端子圧着工具
PEW12.397 |
特長
- 住友防水シリーズの防水端子(型式：1500-0110、1500-0106)0.35sq〜1sqとゴム栓を手動圧着。
- 端子を固定するロケーターが付属していますので、端子のセットも確実に行えます。
- 独自の垂直移動で従来のワニ口式の約70%の力で精密かつ強力に圧着。
- 国際規格 DIN IEC 60352-2規格に準拠。
- 頑丈、かつ、長持ちするドイツ製圧着工具です。
- グリップは、滑りにくく・握りやすい様に、二重構造になっています。
仕様
| 製品名 | 住友電装防水端子圧着工具 |
| 型式 | PEW12.397 |
| 製造元 |  Rennsteig (レンシュタイク)：ドイツ |
| 外形寸法 | L200mm |
| 重量 | 620g |
| 対応端子 | 住友電装防水端子 1500-0110、1500-0106 |

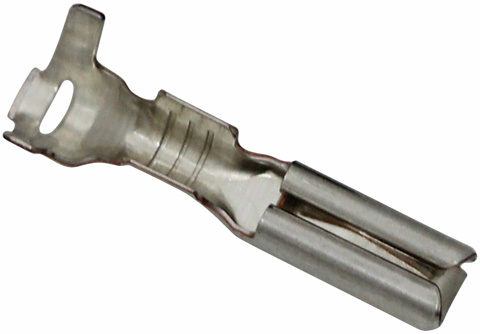

| 端子形状 |  |
| ワイヤーシール品番 | 7160-8234、7165-0385、7165-0118、7165-0119 |
| ワイヤーシール形状 |  |
| 圧着能力 | 0.35sq〜1sq |
| 圧着形状 |  |
| 圧着ダイス | 4サイズ (0.35sq、0.5sq、0.8sq、1sq) |
| 機能 | クリンプハイト調節ダイヤル、ラチェット緊急解除 |
※端子メーカーの保証が必要な場合、端子メーカー指定工具の使用を推奨します。

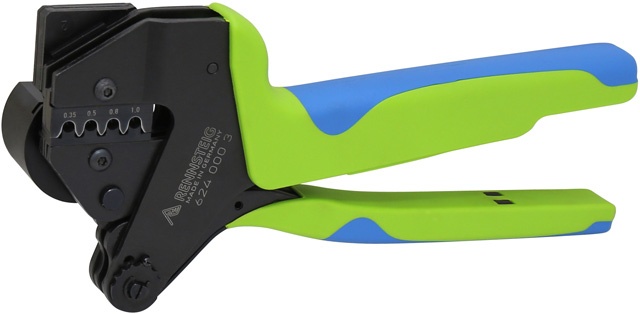

外観
圧着サンプル

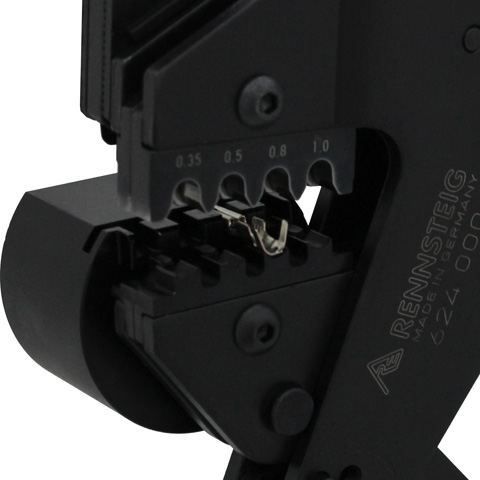

圧着ダイス(端子セット時)
※画像をクリックすると、拡大図が表示されます。
