PH・PAコネクタ圧着工具 PEW12.1325
PH・PAをペンチ1本に集約したドイツ製
 |
 PH・PAコネクタ圧着工具
PEW12.1325 |
特長
- S(B)PH-002T-P0.5S UL1007 AWG28〜24に対応。
- S(B)PHD-001T-P0.5 UL1007 AWG26〜22に対応。
- ロケーター付属で、端子を正確な位置に固定ができ、確実に効率よく圧着。
- 国際規格 DIN IEC 60352-2規格準拠の高品質な圧着。
- 高品質かつ頑丈な、ドイツ製の圧着工具。
- 圧着力調節ダイヤルにより、クリンプハイト調節可能。ラチェット緊急解除キー付き。
- 垂直移動ダイスを採用の省力タイプの圧着工具です。
- グリップ(緑・青の部分)は、滑りにくく・握りやすい様になっています。
仕様
| 製品名 | PH・PAコネクタ圧着工具 | |||
| 型式 | PEW12.1325 | |||
| 製造元 |  Rennsteig (レンシュタイク)広栄商事(株)オリジナルモデル |
|||
| 製造国 | ドイツ | |||
| 対応端子 | JST PH・PAコネクタ | |||
| 端子番号 | コネクタ | 端子番号 | 適用電線 | |
| AWG | 被覆外径 | |||
| PHコネクタ | S(B)PH-002T-P0.5S | AWG28 | 0.9〜1.5mm | |
| AWG26 | 0.9〜1.5mm | |||
| AWG24 | 0.9〜1.5mm | |||
| PAコネクタ | S(B)HF-001T-0.8BS | AWG26 | 1.0〜1.5mm | |
| AWG24 | 1.0〜1.5mm | |||
| AWG22 | 1.0〜1.5mm | |||

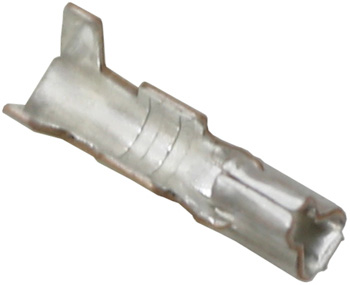

| 端子形状 |   |
|||

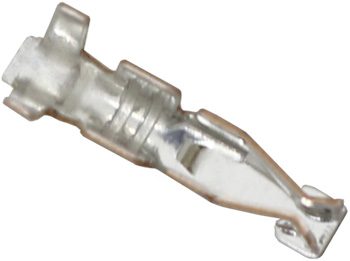

| 圧着形状 |  |
|||
| 圧着ダイス数 | 4 | |||
| 機能 | クリンプハイト調節ダイヤル、ラチェット緊急解除 | |||
| 外形寸法 | L200mm | |||
| 重量 | 680g | |||
※本製品は大きく分けて、本体と圧着ダイス、ロケーターの3点で構成されています。
※本体や圧着ダイス、ロケーターは付属しています。
※圧着ダイスとロケーターを交換する事で、他種類の端子にも対応可。
※本製品は、Rennsteig社(ドイツ)製となります。
※端子メーカーの保証が必要な場合、端子メーカー指定工具の使用を推奨します。
※重量はロケーターを含んだ重量となります。

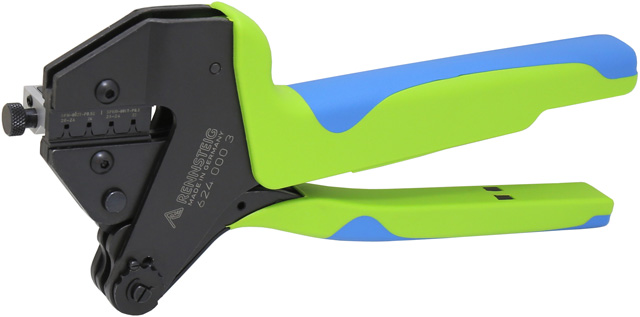

外観

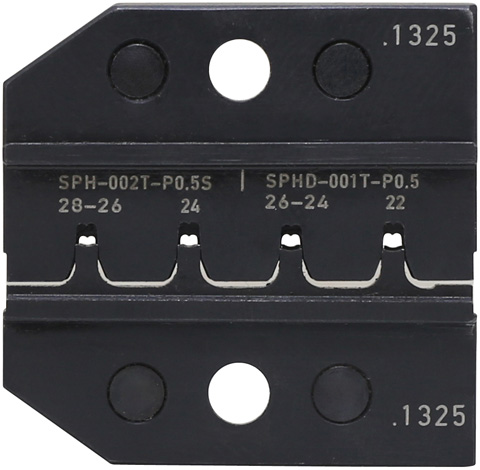

圧着ダイス
(4箇所の圧着ダイス)
(4箇所の圧着ダイス)

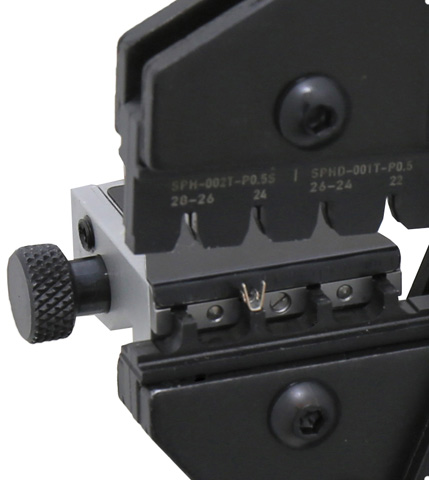

ロケータ (端子を毎回同じ位置にセット、又、端子が動かない様に固定)

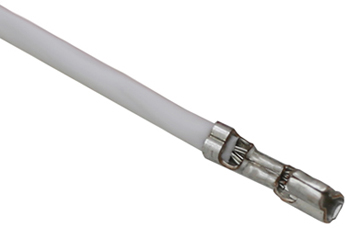

圧着サンプル
※その他ご不明な点等ございましたら、お気軽にお問い合わせ下さい。
