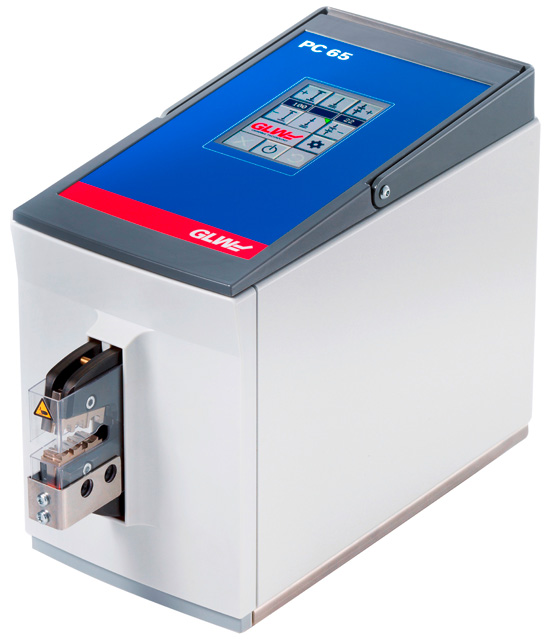

汎用端子圧着機 PC65/TF65
ダイナミック端子やファストン・絶縁端子など少量多品種で活躍
圧着力15kNのパワーアップモデル
 |
GLW社（独）正規代理店 (画像クリックで証明書を表示) 汎用端子圧着機
PC65 |
特長
- ダイナミック端子やフェルール端子、ファストン端子、裸端子、絶縁端子など圧着ダイス交換により、様々な端子に対応。
- 標準モデルのEC65より圧着力が15kNとパワーのあるモデル。(EC65は10kN)
- 操作画面が、絵表示で直感的に分かりやすくなっています。
- 端子の仮押え機構付きで、端子の仮押さえ→電線挿入→本圧着ができ効率よく作業可。
- 圧着ダイスの交換もわずか数分でき便利。
- 連続端子用送りアタッチメントを接続すると、連続端子にも対応可。
圧着ダイス一覧表
圧着ダイス一覧表 (PDF)※圧着ダイス一覧表以外にも、様々な圧着ダイスがございますので、お気軽にお問い合わせ下さい。
※圧着ダイスは、PC65とEC65は共通です。
仕様
| 製品名 | 汎用端子圧着機 |
| 型式 | PC65 |
| 電圧 | 110～240V 50/60Hz |
| 外形寸法 | W140 × L320 × H222 mm |
| 重量 | 10kg |
| 適応サイズ (最大) |
裸端子 ～14sq (打刻マーク付) オープンバレル端子 ～5.5sq 絶縁端子 ～5.5sq (打刻マーク付) フェルール ～50sq |
| 圧着能力 | 15kN |
| 圧着方法 | ストレート圧着 仮固定後圧着 |
| サイクルタイム | 1秒 |
| カウンター | 9999 |
| スイッチ | フットペダル方式 |
| ダイス開口量 | 調節可 |
| エアー圧力 | 5Bar |
| 付属品 | 本体、フットスイッチ、安全カバー |
| オプション | ロケーター(端子を毎回同じ位置にセットでき正確な位置に圧着) |
※圧着ダイス一覧表以外にも、様々な圧着ダイスがございますので、お気軽にお問い合わせ下さい。
関連機種

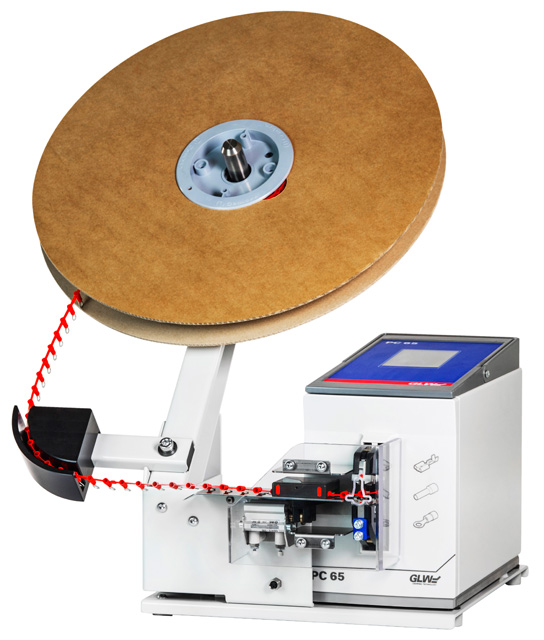

※圧着機は、PC65を使用しています。それに連続端子の送り装置を加えたモデルとなります。
動画 (PC65)
動画 (TF65)
外観
姉妹機
端子圧着機
EC65
PC65(本機)の標準型
EC65
PC65(本機)の標準型
