プレフィーダー　HK-010C

製造・販売終了品

代替製品：プレフィーダーZG/DHS
ローラーやモータ等の各種パーツも販売いたします

自動機対応の立ち上げ時初期加速機構付き

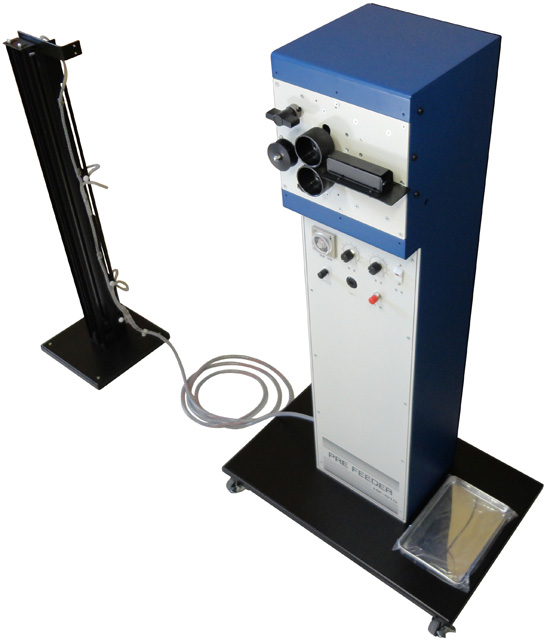

左：センサー部　右：本体(送り機)

プレフィーダー

HK-010C

プレフィーダーとは
電線リールなどの送り機と切断機の間にプレフィーダー(本機)を設置する事で、切断機までゆとりのある弛みを持たせたチューブ送りを行います。これにより、伸びやすいチューブや寸法が出にくいチューブでも切断寸法のバラつきを最小限に抑え、品質・生産性が向上。センサー部が、チューブ位置を認識、本体(送り機)がチューブを送り出しします。

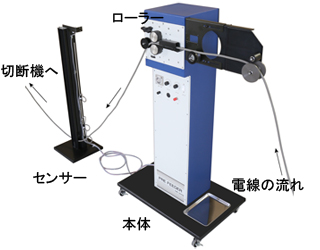

電線の流れ

特長

外径15mm位までの電線やケーブル、チューブなどをスムーズに送り出し。
電線加工機と組み合わせができるプレフィーダー。
センサー部をセパレートにする事で自動機との接続にも柔軟に対応。
束巻き電線取り出し時の負荷(バックテンション)を防止、安定した加工で生産性向上。
速度可変型なので、スタート時はゆっくり、途中から増速でスピードアップが可。

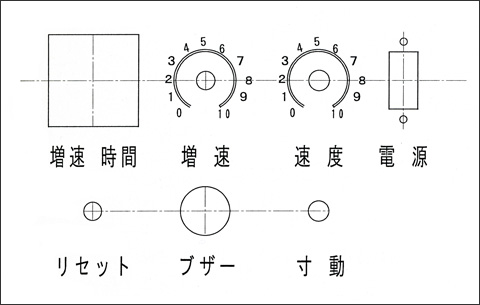

分かりやすい操作パネル。

動画

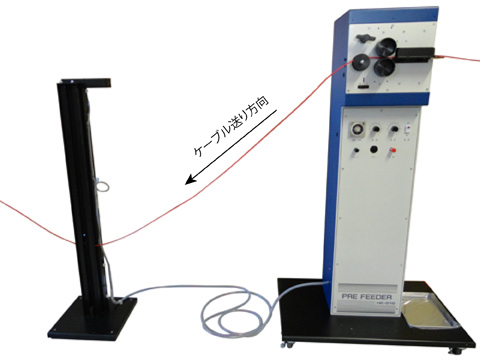

※右→左へケーブルを送り出しています。

仕様

製品名	プレフィーダー
型式	HK-010C
電圧	100V　50/60Hz ※230V仕様も対応可
外形寸法	W790 × L390 × H1070 mm
重量	47kg
線材種類	一般被覆電線、ケーブル線、平行線、チューブ等
線材外径	最大約15mm
繰出し速度	2000mm/秒 (2m/秒)

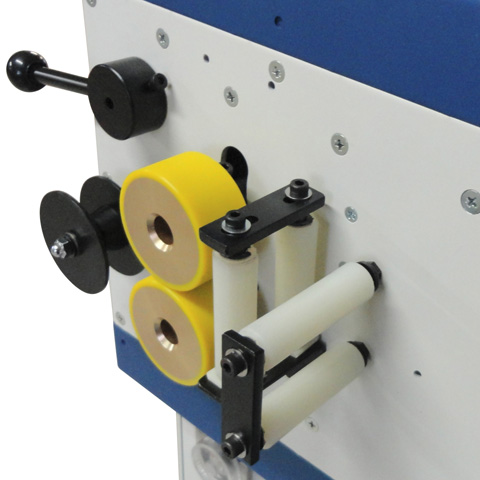

オプション	アヤメ(細目)ローラーウレタンローラー(デリケートな素材の送り用)
