チューブ切断機 SM152P
外径28mm迄のチューブが切断可能
 |
 チューブ切断機
SM152P |
特長
- コルゲートチューブ、テフロンチューブ、ゴムチューブ、ホースチューブ等各種チューブを切断します。
- 切断サイズ 幅145mm、高さ28mm。
- DCモーターの採用で引っ張り強さ25kgとパワータイプのチューブ切断機です。
- ヨーロッパでは、約60%のシェアを持っている人気機種です。
- エンコーダーを内蔵しているので、切断寸法が安定・正確です。
仕様
| 製品名 | チューブ切断機 |
| 型式 | SM152P |
| 電圧 | 100V |
| 外形寸法 | W450 × L670 × H570 mm |
| 重量 | 60kg |
| 切断物 | チューブ：28mm迄 (オプションで38mm) ケーブル：50sq迄 (オプションで90sq) |
| 切断サイズ | 幅：145mm 高さ：28mm |
| 切断長さ | 1〜99999mm |
| 駆動方式 | 上下キャタピラーベルト |
| 送り速度 | 最大500mm/秒 |
| エアー圧力 | 6Bar |
| モーター | DCモーター 250W |
| 引っ張り力 | 25kg |

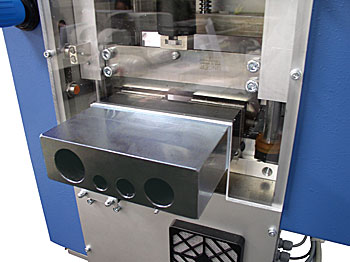

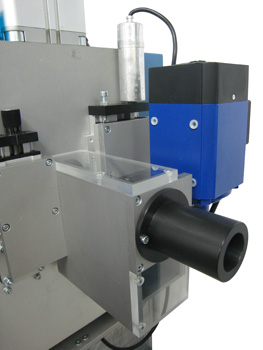

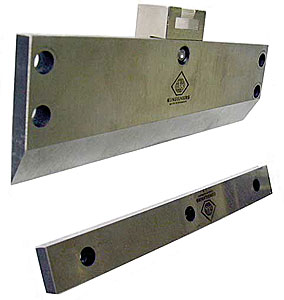

| オプション | コルゲートチューブユニット スリット 100mmシリンダー 0.1mm長さ調節ユニット 120sq用シリンダー チューブ用複合ガイド (最大4穴) 材料押えユニット 薄刃 (チューブ、やわらかい材料等の切断用) 超硬刃 (ガラス繊維、ガラス線の切断用) V刃 (電線やケーブルの切断用) チューブ刃 癖取り機 |
| 姉妹機 | ●チューブ切断機 (型式：SM152PLC) ベルト駆動の普及型 モーター：サーボモーター 切断サイズ：幅145mm、高さ28mm迄 ●チューブ切断機 (型式：SM152PE) 自己測長診断機能 (切断寸法公差から外れると自動的に機械が停止する機能) の搭載が可能 モーター：サーボモーター 切断サイズ：幅145mm、高さ28mm迄 |
切断能力
| 切断長さ | 切断本数 |
| 10mm | 8,700本/時 |
| 50mm | 7,350本/時 |
| 100mm | 6,060本/時 |
| 500mm | 2,580本/時 |
| 1,000mm | 1,500本/時 |
| 5,000mm | 350本/時 |
| 10,000mm | 180本/時 |
オプション
※文字をクリックすると、写真が拡大されます。
合わせてご検討下さい
チューブ切断例
 チューブ供給機 ARG800 |
 |
 チューブ送り機 ZG200B2 |
|
 チューブ供給機 DHS1000 |
|
 チューブ切断機 SM152P |
高圧ホース切断、チューブ切断例
 チューブリール DR-500 |
or | チューブ供給機 ARG600 |
|
 チューブ切断機 SM152P |
