プログラム搭載ワイヤーストリッパー MIRA230/230Q

0.03〜8sq対応・様々な加工条件をプログラム化

プログラム搭載ワイヤーストリッパー/MIRA230 komax(コマックス)正規代理店
プログラム搭載
ワイヤーストリッパー
MIRA230 (標準)
MIRA230Q (ACD搭載)
印刷する

特長

幅広いストリップサイズに対応
0.03〜8sq(AWG32〜8)と幅広い電線のサイズに対応。電線サイズが変わった場合でも、ライブラリから選択と簡単。V刃採用で高いストリップ力により、加工困難な硬い被覆の電線もストリップ可。
ストリップサンプル
様々な加工条件をプログラム化
プログラムは、ストリップ径やサイズ・長さはもちろん、ストリップ速度・停止時間、グリップ圧、先端カット(ゼロカット)、ウェイバック、エアブローなど様々なパラメータの設定ができます。基本的なデータは入力済み。
ACD(自動導体検知)機能 (MIRA230Qのみ)
芯線接触を検知する機能です。ストリップ刃と電線導体のわずかな接触を検知し、芯線傷の可能性を知らせます。芯線傷の疑いがある場合、先端カット(する・しない)や電線を掴むグリッパーの動作(掴んだままにする・しない)の設定が可能です。
ACD機能(MIRA230Q)

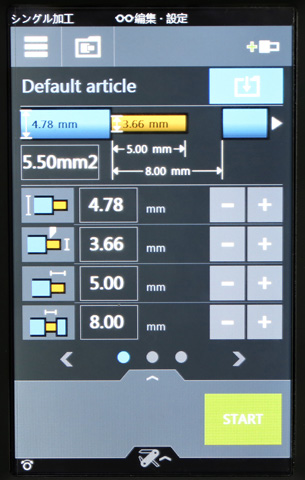

大型タッチパネルで分かりやすく簡単な操作。
スマートフォンに似た直感的な操作ができます。それぞれの機能が絵で表示されていますので、分かりやすく、簡単に設定が可能。
大型の操作画面
ストリップ部
高いカット力・ストリップ力を有する頑丈な操作性。
ストリップ部
シーケンス機能
多芯ケーブル加工において、異なる電線サイズを順番に加工する事が可能。ライブラリに保存でき、いつでも呼び出しができます。
高い品質の再現性
全てのパラメーターが、ライブラリに保存され、登録された設定を呼び出す事ができます。また、間違った変更を防止する為に、パスワードでアクセスを制限する事も可能。

仕様

製品名 プログラム搭載ワイヤーストリッパー
型式 MIRA230 (ミラ230) MIRA230Q (ミラ230Q)
タイプ 標準モデル ACD(自動導体検知)搭載モデル
電圧 100〜240V 50/60Hz
外形寸法 W141 × L473 × H290 mm
重量 11kg
電線サイズ 0.03sq〜8sq (AWG32〜AWG8)
電線外径 最大6.5mm
送り出し量 11mm+ストリップ長さ (薄型グリッパー(オプション):8mm) 13mm+ストリップ長さ (薄型グリッパー(オプション):10mm)
超薄型グリッパーも別途ご用意。
ストリップ長さ 1.5〜46mm
先端カットを含むストリップ長さ 0.01〜(46-先端カット長さ) mm
先端カット長さ 0.01〜(46-ストリップ長さ) mm
先端カット可能な電線サイズ 最大2sq (AWG14)
引張長さ 0.01〜46mm
切込み径設定単位 0.01mm
機能
(選択)
フルストリップ
セミストリップ
先端カット(例:ゼロカットや短いストリップ(1.5mm未満)の場合)
マルチストリップ(長いストリップ長や被覆密着が強い場合等)
加工データライブラリ 1500
シーケンス機能
最大ステップ数
100
ストリップ刃 V刃
サイクルタイム 0.35秒 (設定による)

動画

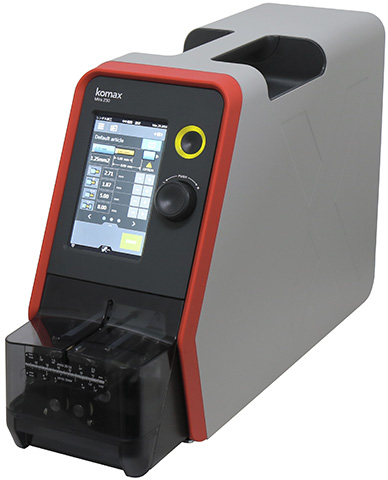

外観

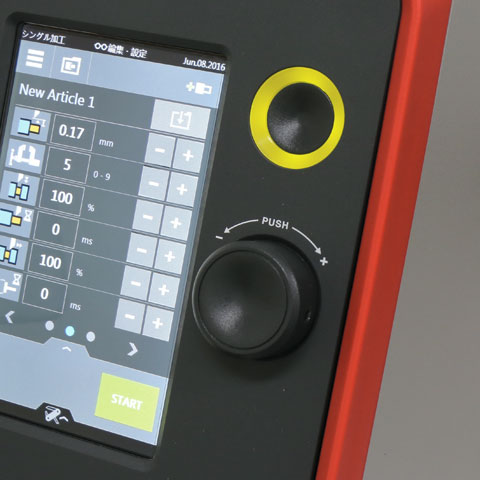

ジョグダイヤル
ジョグダイヤル
ジョグダイヤルでもパラメータを素早く簡単に入力(タッチパネルでも可)

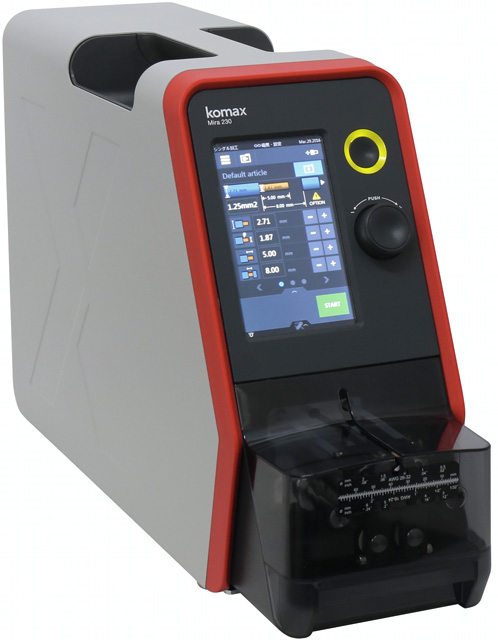

MIRA230本体
本体
大画面で分かりやすく、作業性・疲れにくさを追求したデザイン。
