ケーブル長さ測定器 MES25/KE-MES25D
外径2〜25mmと幅広いサイズに対応の低コストモデル
 アナログ/デジタルの両タイプございます。 |
ケーブル長さ測定器
MES25 (アナログ) KE-MES25D (デジタル) |
特長
- 外径2〜25mmまで幅広いサイズの電線やケーブル、チューブ等の長さをウレタンローラーで測定・計尺します。
- ケーブル両端にコネクタ等があっても測長・測長物の着脱が可能。
- デジタル式は1mm単位で計測可。又、予報値が設定でき予報値になると黄色いランプが点灯し、満了値前(設定長さ前)にお知らせ。 完了時は、赤ランプが点滅。(例：満了値10m、予報値-1mであれば、9m通過時に黄ランプが点灯し、10m時に赤ランプ点滅。)
- KE-MES25Dは、電動巻き取り機と連動できる様、スイッチを装備。
- ガイドローラーで正確・確実な測長。(オプション)
- カウンターは、ワンプッシュリセットなのでボタンを押すだけで値をリセット。
- 測長単位は、1cm単位。センチとメートルは見やすい様に色で分けて表示。 (MES25)
- 巻き取り機KHFやRAPIDシリーズと併用すれば、測長しながら巻き取りが可能。
- 卓上型やハンディー型にもなりますので、用途や状況に応じて使い分けができます。
計測材料例
チューブ、ケーブル、電線、ロープ、ホース、コード、紐、糸など線(棒)形状の測長。※シート状やベルト状、テープ状、板状の材料でも測長が可能な場合もあります。
仕様
| 製品名 | ケーブル長さ測定器 | |
| 型式 | MES25 | KE-MES25D |
| タイプ | アナログ式 | デジタル式 |
| 外形寸法 | 卓上時： W160 × L120 × H350 mm ハンディ時： W160 × L120 × H330 mm |
表示部： W230 × L139 × H153 mm |
| 重量 | 卓上時：2.2kg ハンディ時：1.4kg |
表示部：3.2kg |
| 電圧 | - | AC100V |
| 計測線径 | 2〜25mm | |
| 計測公差 | ±1%以内 | エンコーダ搭載 |
| 計測単位 | 1cm | 1mm単位 1cm/10cm/1m単位も可 |
| 計測長 | 最大9999m99cm | 1mm単位の場合： 最大999999mm(約1000m) |
| カウント方式 | カウントアップ (0からカウントがアップ) |
カウントアップ (0からカウントがアップ) カウントダウン (満了値よりカウントがダウン) |
| リセット方式 | ワンタッチリセット方式 | |
| カウンター色 | cm：赤色 m：白色 | デジタル表示 |
| ブザー | - | 〇 (満了時or予報値(切替式)に音でお知らせ。) |
| 付属品 | スタンド | 測長部(MES25) デジタルカウンター スタンド |
| オプション | 専用ガイドローラー(GR25) | |
| 姉妹機 | ケーブル長測長器 (型式：MES10) 計測範囲：1〜15mm 計測公差：±2%以内 |
|
※計測材料により、測長できない場合もございます。
※計測線径や計測公差等は、様々な条件により異なる場合もございます。
※1台で、卓上型・ハンディー型の両用タイプとなります。
機種

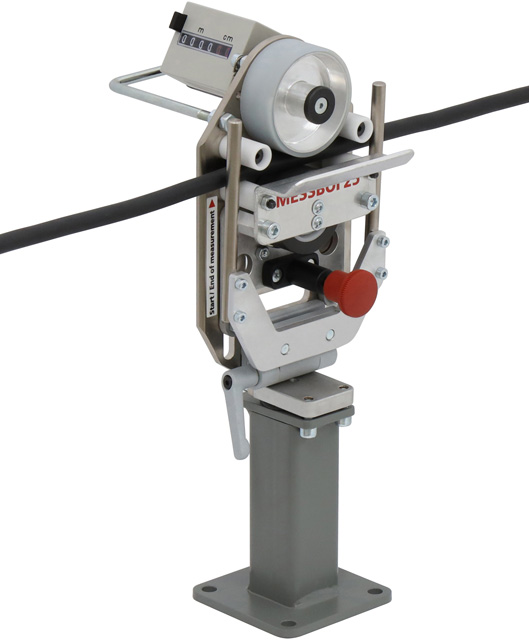

型式：MES25
アナログ型

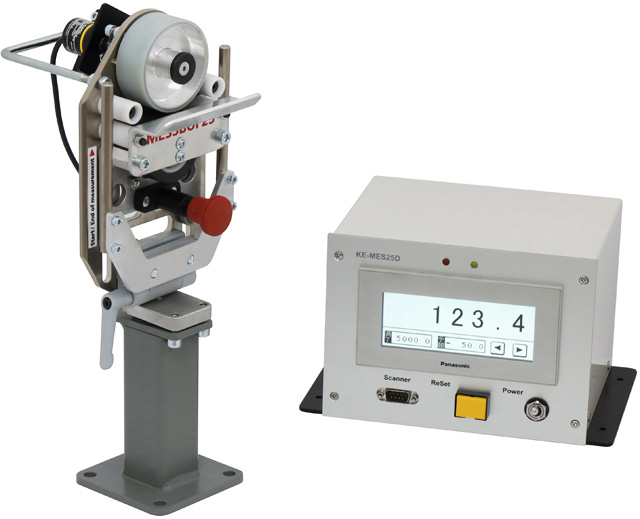

型式：KE-MES25D
デジタル型
オプション
より正確に測長

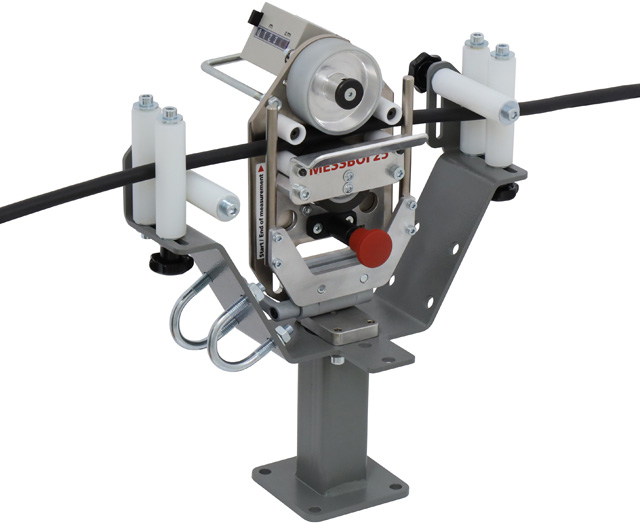

ガイドローラー(GR25)装着時
動画 (手動巻き取りとの接続時)
動画 (電動巻き取りとの接続時)
巻き取り機との接続例
測長と巻き取りの同時加工
電動ケーブル巻取り機(KE40WB)と
測長器の接続
測長器の接続
外観

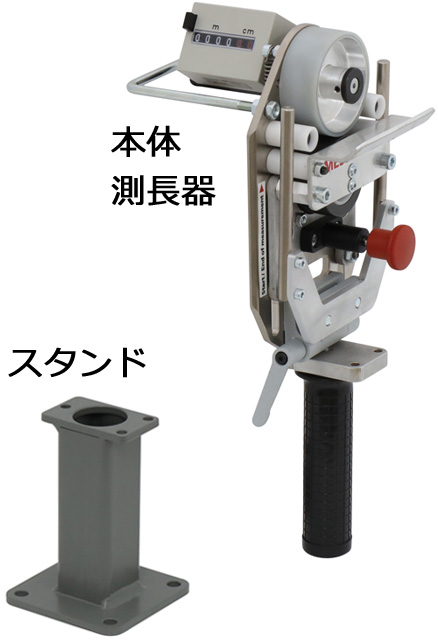

下の台を外すとハンディ型になります
ハンディー時

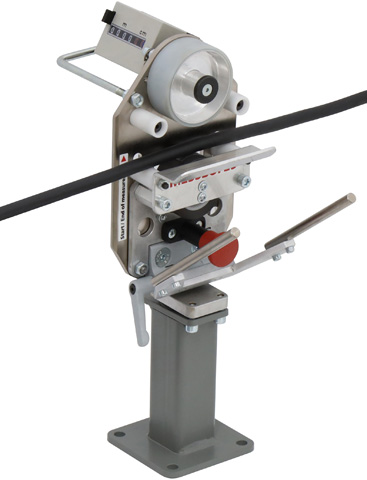

両端にコネクタ等があっても横から差込可
中間測長にも対応
電動巻き取り機等と接続もでき便利

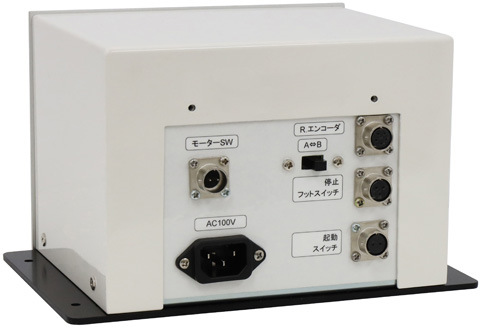

測長カウンター背面
現在の長さ、設定長、予報長等を表示・設定

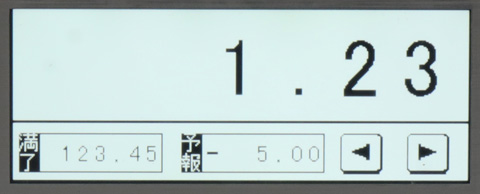

デジタルカウンター
m・cmで色分けで読みやすい

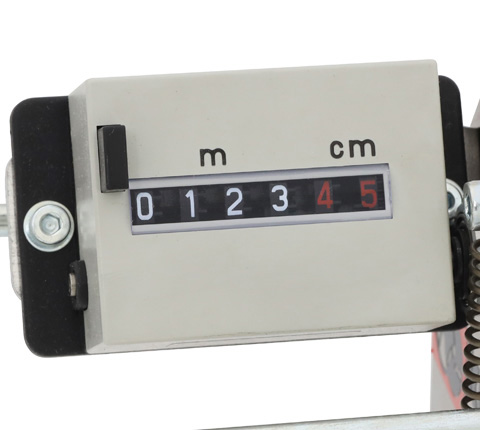

アナログカウンター
※1台で、卓上型・ハンディー型の両用になります。
