シースストリップ機 M30/150

外径30mm迄の太物ケーブルを手動で簡単ストリップ

シースストリップ機_M30/150

シースストリップ機

M30/150

特長

外径30mm迄のケーブルを、長さ150mm迄ストリップが可能な卓上型ストリップ機。
レバー操作で簡単にストリップができます。(下：ストリップ方法)
つき合わせ刃採用で、螺旋状にストリップする(ズレる)事なく、横に切りストリップ。
工具では加工数が多くて大変な場合に活躍。
力はほとんど必要ないので、長時間の作業も可能です。
ケーブルをセットした際にケーブルを回し、切れ目を入れてからレバーを引いてストリップすると回転刃の様に、よりキレイなストリップ面に仕上がります。
刃は、ドイツ製の長寿命特殊鋼を採用。
長さもミリ単位で調節できるストッパー付。毎回同じ長さでストリップ可。
刃の交換も、工具を一切使わずに交換ができます。

被覆材質

キャブタイヤケーブル、VCT、VCTF、WL-1線、MLFC、LMFC、ゴムケーブル、多芯ケーブル、IV線、シールドケーブル、単芯ケーブルなど様々なケーブル

仕様

製品名	シースストリップ機
型式	M30/150
外形寸法	W125 × L290 × H170 mm
重量	3kg
電線外径	最大30mm
ストリップ長	最大150mm (ミリ単位で長さ変更可) ストッパーを外すとフリー (最大長はケーブルによります)
替刃	・刃は、1セットで2サイズ対応。・ご希望の刃1セット付属。・刃のサイズとなります。(電線の外径ではありません。) 4/5mm、6/7mm、8/9mm、10/11mm、12/13mm 14/15mm、16/17mm、18/19mm、20/21mm、22/23mm 24/25mm、26/27mm
オプション	特殊サイズ刃、RS-2●●S用アタッチメント

外観図

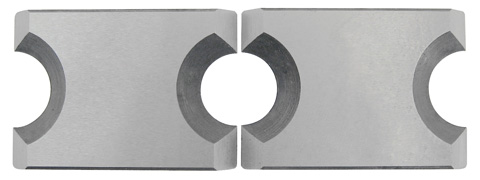

ドイツ製特殊鋼

ドイツ製特殊鋼
つき合わせ刃

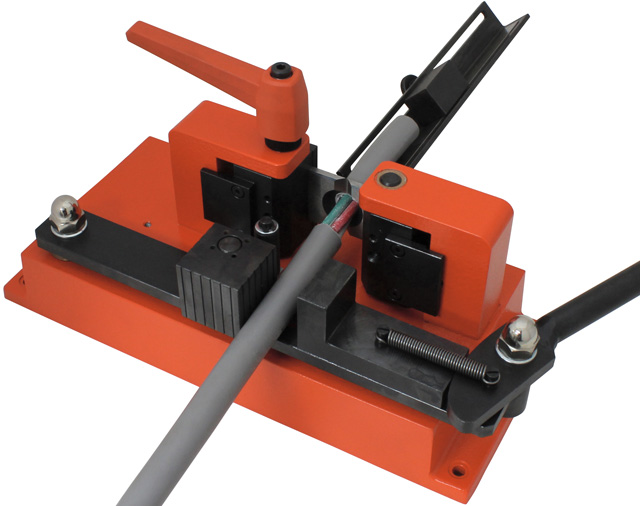

M30/150 全体写真

シースストリップ機

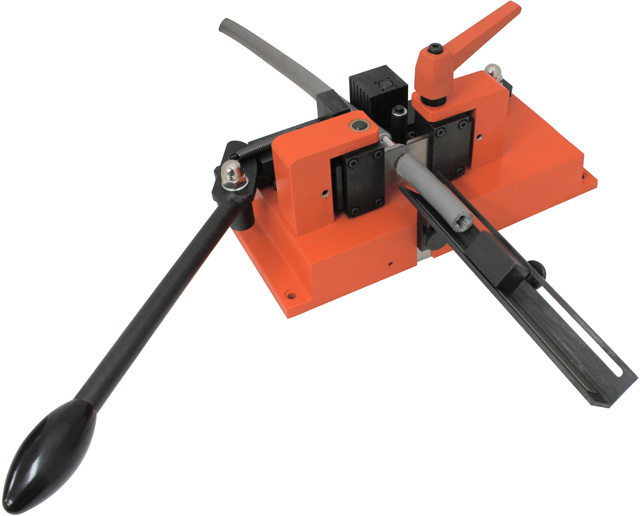

M30/150 全体図

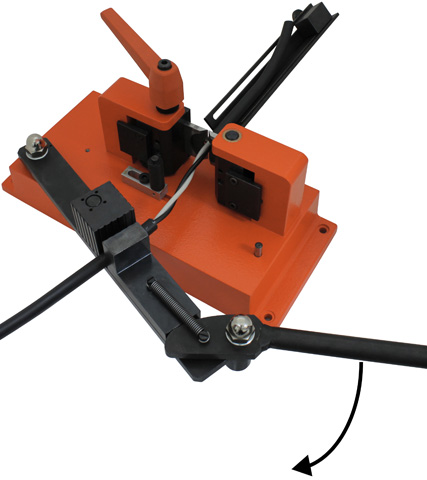

ストリップ方法

ストリップ方式

電線をセットし、レバーを矢印の方向へ引っ張っていくと
被覆が固定され、ストリップを行います。

レバーを引くだけの簡単ストリップ

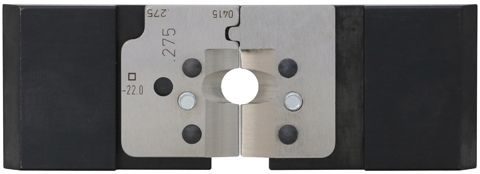

オプション - RS-200S用アタッチメント

RS-200S用アタッチメント

RS-200S刃が取付可

RS-200S用アタッチメント
(幅広い電線種類、加工量が多くても省力化、よりキレイにストリップが可能)

RS-274S刃(補償導線用)取り付け時

RS-274S刃取り付け時

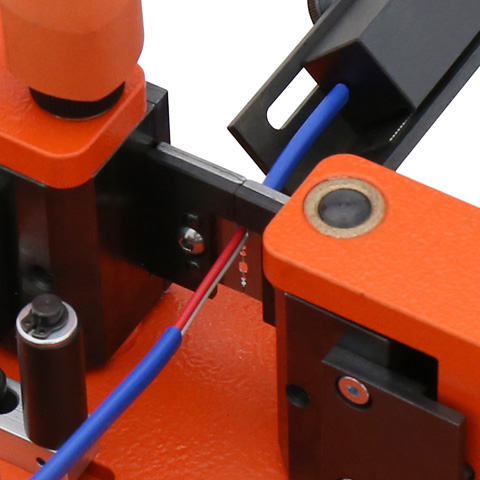

補償導線ストリップの様子
(補償導線の平形といった様々な形状のストリップもでき便利)

RS-2●●Sストリップ刃一覧表 (PDF)

※PDF形式のファイルをご覧いただくには、AdobeReader(無償)が必要です。
※上記左は、RS-275Sの刃(WL-1：22sq用)にアタッチメント(黒部分)を取り付けた写真になります。

動画

姉妹機

シースストリッパー
M15/100

シースストリッパー(型式：M15/100)

外径～15mm
ストリップ長さ～100mm
