電線巻き取り機 KHFシリーズ
シンプルで使いやすく、特に長尺の巻き取りに活躍
 |
電線巻き取り機
KHF |
特長
- 押さえリールがついて、巻き崩れを防止し、より使いやすくなりました。
- 巻取胴径や束厚の調整が可能です。
- 6枚羽で、最小の巻取胴径が95mm〜(KHF-300)に対応。又、キレイな丸型の巻き取り。
- RM-2KZやMES25等の測長機と接続すれば、巻き取りながら測長も行え便利。
- 巻き取ったケーブルの取り外しは、羽根を1枚緩めるだけで簡単に取り出せます。
- 羽根の位置決め線が付いており、巻き内径の調節も素早く行えます。
- 巻胴と巻取り束の束厚の調整ができるクイックターンレンチも付属。
用途例
ケーブル、電線、チューブ、コード、ホースなど糸状やロープ状、線状物等の巻き取り
仕様
| 製品名 | 電線巻き取り機 | |||
| 型式 | KHF-300 | KHF-350 | KHF-420 | KHF-515 |
| 外形寸法 | W300 × L300 × H470 mm | W350 × L300 × H495 mm | W420 × L360 × H500 mm | W515 × L400 × H610 mm |
| 重量 | 8.5kg | 9.5kg | 15kg | 17kg |
| リール外径 | 300mm | 350mm | 420mm | 515mm |
| 耐荷重 | 最大8kg | 最大15kg | 最大15kg | 最大30kg |
| 巻取羽数 | 6枚 | 6枚 | 6枚 | 6枚 |
| 巻取り胴径 | 95〜230mmφ | 95〜280mmφ | 120〜290mmφ | 160〜420mmφ |
| 巻取り束厚 | 20・40・60・80・100mm | 20・40・60・80・100・120mm | 20・40・60・80・100・120・140mm | |
| 付属品 | クイックターンレンチ | |||
寸法図

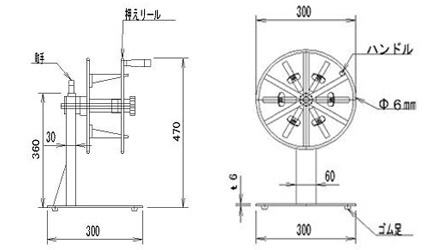

KHF-300

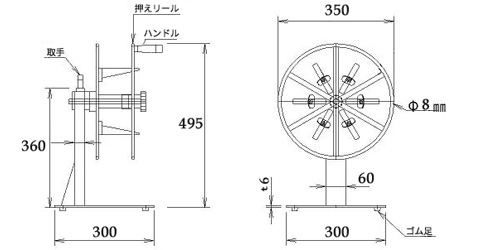

KHF-350

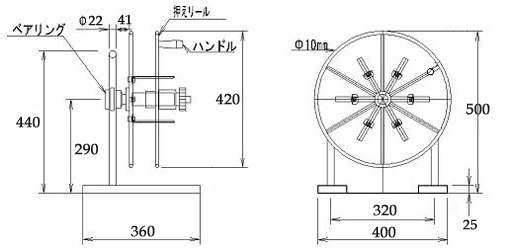

KHF-420

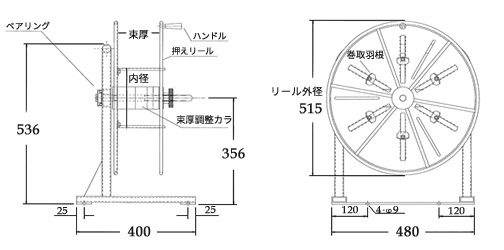

KHF-515
動画
※KHF-300の電線巻き取り動画になります。
機種
リール外径：300mm

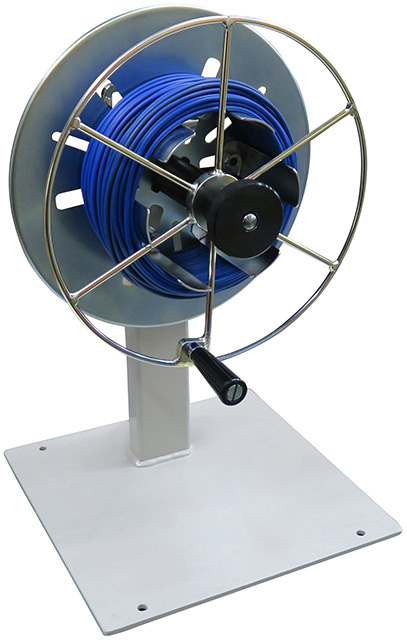

KHF-300
リール外径：350mm

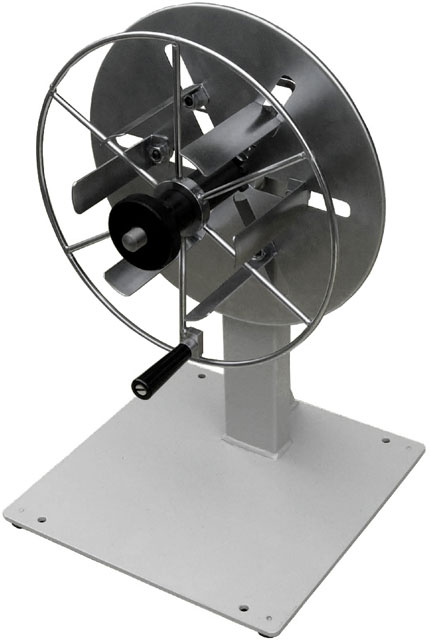

KHF-350
リール外径：420mm

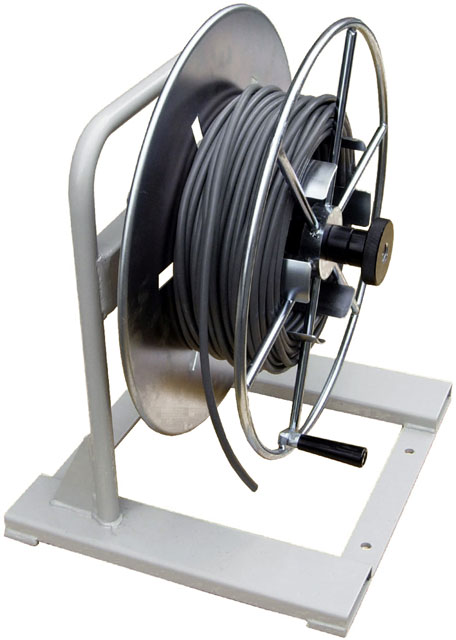

KHF-420
リール外径：515mm

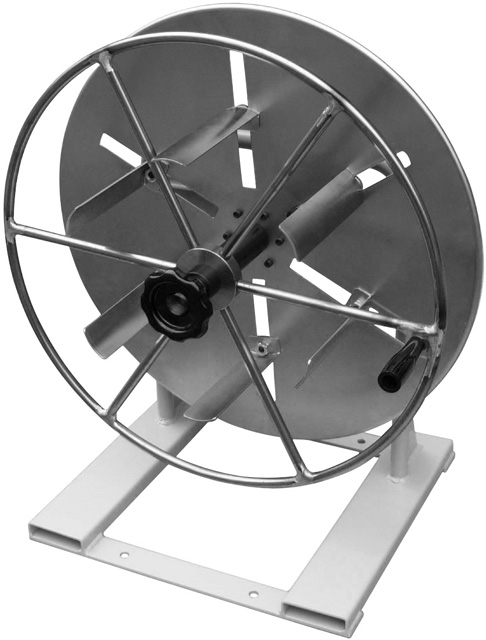

KHF-515
※画像をクリックすると、製品写真が拡大されます。
外観

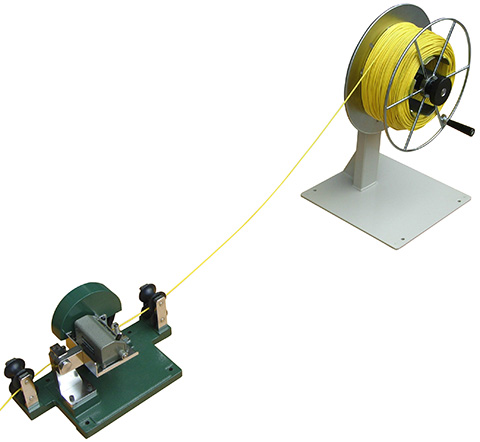

巻き取り機(KHF-300)と測長機(RM-2KZ)での電線測長巻き取りの様子
※VSF1.25sqの200m巻取り例
