ケーブル巻取り機 KHシリーズ
短いケーブルの巻き取りに便利なスタンダードタイプ
 |
ケーブル巻取り機

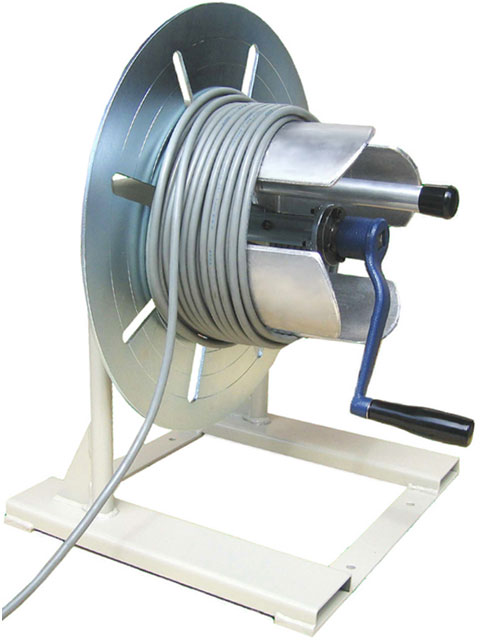

KH-450 |
特長
- ケーブルや電線、チューブの巻取りに適した手動タイプの巻取り機。
- 30mくらいまでの長さを効率よく巻き取ります。(ケーブルのサイズや種類によります。)
- リール外径や耐荷重が大きくなったKH-600もご用意。
- 円形の巻き形状です。リール内径の調節も可。
- 巻き取ったケーブルやチューブの取り外しは、羽根を1枚緩めるだけと簡単です。
- 羽根位置決め線が付いており、巻き内径の調節も素早く行えます。
- ハンドルを使うと巻き速度がアップします。
用途例
ケーブル、電線、チューブ、コード、ホースなど糸状や線状などの巻き取り
仕様
| 製品名 | ケーブル巻取り機 | |
| 型式 | KH-450 | KH-600 |
| 外形寸法 | W450 × L410 × H535 mm | W600 × L410 × H680 mm |
| 重量 | 16kg | 18kg |
| リール外径 | 450mm | 600mm |
| リール内径 | 170〜350mm | 170〜450mm |
| リール幅 | 180mm | 180mm |
| 耐荷重 | 最大10kg | 最大20kg |
| 羽数 | 4枚 | 4枚 |
※リール内径は、調節が可能です。
※製品写真のケーブルは付属されません。
寸法図
ケーブル巻取り機 KH-450
機種
リール外径450mm

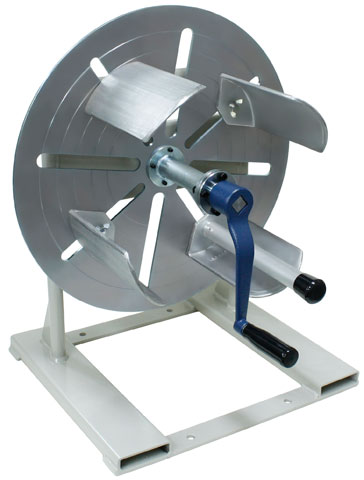

KH-450
リール外径600mm

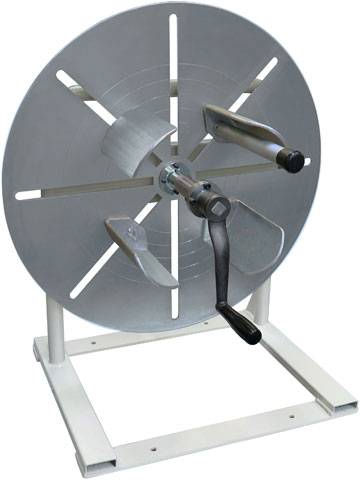

KH-600
動画
外観

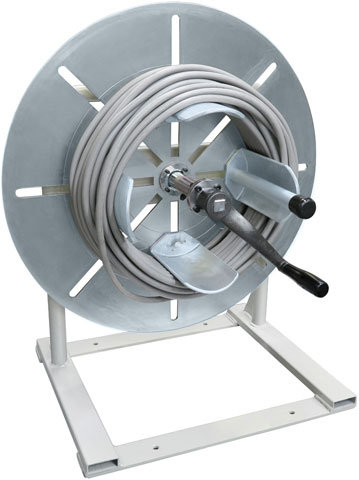

KH-600でのケーブル巻き取りの様子
