ケーブル測長巻き取り機の構成例
ケーブルを設定した長さで測長+巻き取りを行う電動式
 |
ケーブル測長巻き取り機

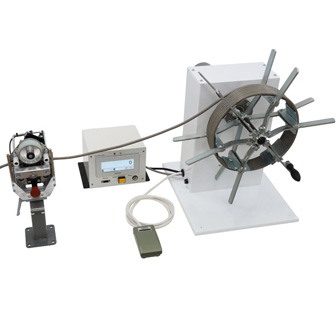

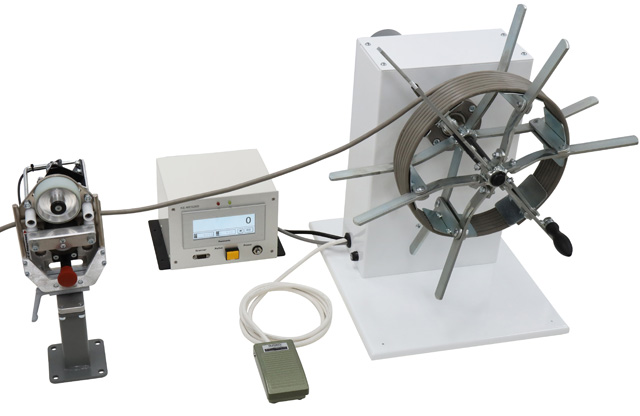

KE-MES25D (測長) KE40WB (巻き取り) での構成例 |
特長
- 外径2〜25mmのケーブルや電線、チューブなどを測長と巻き取りを同時に行います。
- 長尺の加工に便利。
- 設定した長さで測長巻き取りを行い停止します。
- 設定長さ単位も、1mmや1cm/10cm/1mと画面で切り替えが可能です。
- 巻き取り部のリール交換も、わずか数分で、簡単に交換ができ便利。
- 測長器はデジタル式の大きな画面を採用。
- 測長器と巻き取り機を単独でも使用でき、柔軟に対応可。
仕様 (製品の構成例)
| 製品名 | ケーブル測長巻き取り機 | |
| 製品構成 (一例です) |
KE-MES25D (測長器) + KE40WB-KHF515 (巻取機) |
KE-MES25D (測長器) + KE40WB-RAPID450 (巻取機) |
| 電圧 | AC100V | |
| 測長部 (KE-MES25D) | ||
| 画面表示 | デジタル | |
| 測長外径 | 2〜25mm | |
| 測長精度 | エンコーダ搭載 | |
| 測長単位 | 1mm/1cm/10cm/1m 画面で切替 | |
| 測長長さ | 最大999999mm(=約1000m) 1mm単位の場合 | |
| リセット方式 | ワンタッチリセット方式 | |
| 巻き取り部 (リール交換式) | ||
| リール外径 | 515mm | 450mm |
| リール内径 | 160〜420mm | 250mm |
| リール幅 | 60〜140mm | 70mm |
| 羽数 | 6枚 | 6枚 |
| 回転方向 | 正転、逆転 | |
| モーター | ブレーキモーター | |
| 付属品 | フットスイッチ | |
※製品の仕様変更など、お気軽にご相談下さい。
各製品の詳細
型式：KE-MES25D
デジタル式測長器
型式：KE40WBシリーズ
電動巻き取り機
動画 (KE-MES25DとKE40WB-RAPID450の場合)
※巻き取り長さ：5m、計測単位：1mmで加工を行っています。
