半自動電線加工機 HI-1100
電線測長切断→電線ストリップ→チューブ印字→チューブ装着→端子圧着→加工電線収納の一連作業を自動化
 |
半自動電線加工機
HI-1100
|
特長
- 測長された電線を入れれば、チューブを装着して出てきます。
- 電線径：0.5sq、0.75sq、1.25sq、2.0sqに対応。
- PC(パソコン)との接続ができ、データが管理できます。
(マーカー文字、マーカー挿入方向、製作本数等のデータ) - エア源不要で、家庭用コンセントさえあればOKです。
- 両端を行う場合は、先端加工後の電線を手動で再度機械に挿入します。
仕様
| 製品名 | 半自動電線加工機 |
| 型式 | HI-1100 |
| 機能 | ストリップ、片端端子圧着、マーカーチューブ装着、マーカーチューブ印字(方向選択可能) |
| 電圧 | 100V 50/60Ｈｚ |
| 外形寸法 | 機械寸法： W350 × L400 × H395 mm 制御BOX寸法： W330 × L463 × H188 mm |
| 適用電線 | 一般ビニール電線 |
| 電線サイズ | KIV 0.5sq、0.75sq、1.25sq、2.0sq 相当品 |
| 端子圧着 | 1.25sq、2.0sq、TOR(日圧)最大2〜8までの裸圧着端子 |
| チューブ径 | φ3.2〜4.5mm |
| チューブ長さ | 15〜40mm |
| 文字数 | 最大12文字 |
| 文字種類 | 英大文字、小文字、数字、記号 |
| 文字サイズ | H3.2mm×W2.8mm |
| 制御方式 | RS-232C |

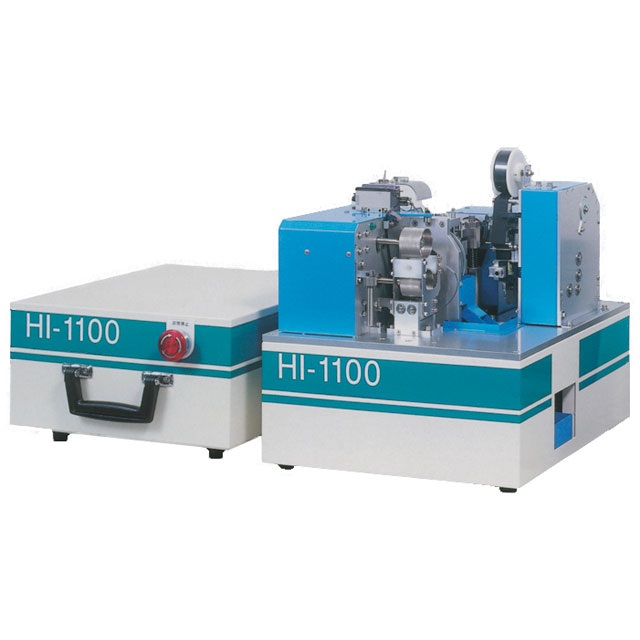

外観
※拡大図は、文字をクリック下さい。
