充電油圧式圧着機 HC20
圧着ヘッド取替え可。最大16sq対応の油圧式コードレス
 |
 充電油圧式圧着機
HC20 |
特長
- 0.14〜6sqのクローズドバレル端子(オス・メス)を4インデント形状に圧着。
- 圧着ヘッドは端子に合わせて交換可。標準ヘッドは、0.14〜6sq。オプションでMIL22520規格準拠ヘッド、1.5〜16sqの大型端子用ヘッドもご用意。
- 圧着深度の調節値は0.01mm単位と精密。設定精度に、0.1mm以上ズレが発生するとディスプレイに"E1"のエラー表示。
- 360度回転する圧着ヘッド採用で、使い易い角度で作業でき、効率アップ。
- 使い方は、圧着ボタンを押すだけと簡単。
- フル充電で、約300回圧着可(2Ahの場合)。予備バッテリーも1個付属しており便利。
- 国際規格 DIN IEC 60352-2準拠(〜10sq)のドイツ製。
- ドイツ製の製品で、頑丈・精密。
仕様
| 製品名 | 充電油圧式圧着機 |
| 型式 | HC20 |
| 外形寸法 | W96 × H400 mm |
| 重量 | 2.5kg (標準ヘッドと充電池含む) |
| 圧着能力 | 標準圧着ヘッド：0.14〜6sq (AWG26〜10) 大型圧着ヘッド(1.5〜16sq) MIL準拠圧着ヘッド(0.14〜6sq) ※圧着ヘッド交換式で、様々な圧着に対応可。 |
| 端子形状 | コンタクトピン、クローズドバレル端子 |
| 対応端子 | ハーティング、イルメ、アンフェノール、フェニックス等 |
| 圧着力 | 19kN |
| 充電能力 | フル充電時間30分で約300回圧着 (充電池2Ah) |
| サイクルタイム | 約2.8秒 |
| 付属品 | 標準圧着ヘッド リチウムイオン充電池2個 (2Ah、3Ah) 充電器 (PSE対応) スタンド 収納ケース |
| オプション | MIL準拠圧着ヘッド(0.14〜6sq) 大型圧着ヘッド(1.5〜16sq) 各種ロケーター |
※製品改良に伴い、仕様等を変更する場合もございます。
動画
外観

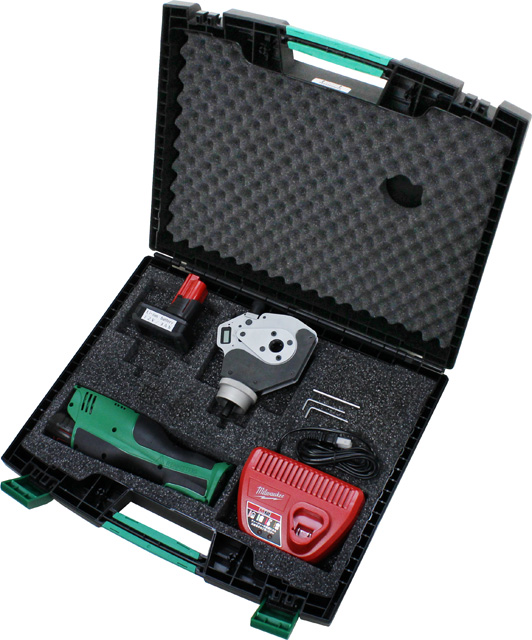

ケース収納時
持ち運びしやすい収納ケース

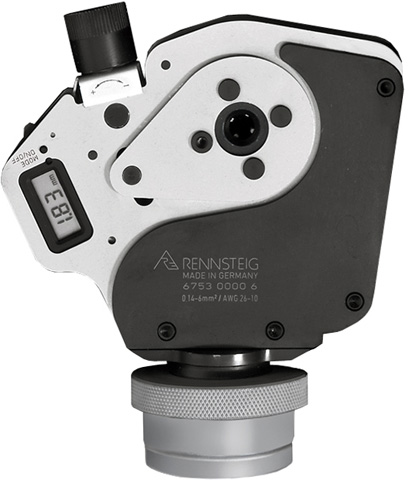

標準ヘッド
対応サイズ：0.14〜6sq

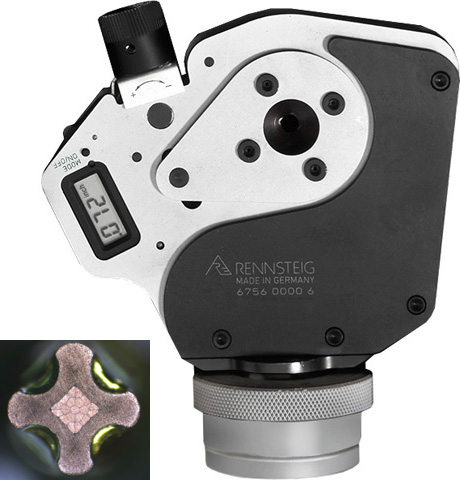

MIL22520準拠ヘッド
対応サイズ：0.14〜6sq
4インデント形状に圧着

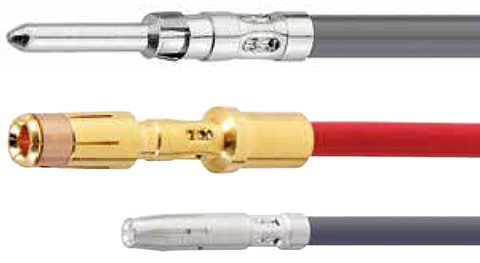

圧着サンプル
