電動式端子圧着機 EC-65
約1秒と高速でフェルールや裸端子を圧着
 |
GLW社（独）正規代理店 (画像クリックすると証明書を表示) 電動式端子圧着機
EC-65 |
特長
- フェルールや裸端子、絶縁端子等の圧着に便利な電動圧着機です。
- フェルールは、最大50sq迄を圧着。
- 上下のダイスによる圧着なので、圧着の形状がキレイです。
- 過負荷がかかると自動で圧着を停止し、開口します。
- 約1秒と高速で圧着が可能です。
- ダイス変更時、上下がかみ合う様にオートアジャスト機構が付いています。
仮締めでダイスをセット後、この機構で上下合わせ、本締めをします。 - 圧着方式は、1.仮固定後圧着、2.ストレート圧着。
1.仮固定後圧着：圧着端子を仮押さえし、電線挿入後に本かしめ。
2.ストレート圧着：仮押さえなく一気に圧着。 - 小型でシンプル、静音と使いやすい圧着機です。

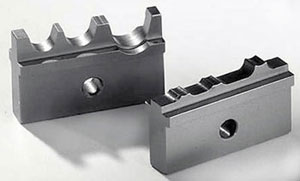

圧着ダイス一覧表
圧着ダイス一覧表 (PDF形式)※圧着ダイス一覧表以外にも、様々な種類の圧着ダイスがありますので、お気軽にお問い合わせ下さい。
仕様
| 製品名 | 電動式端子圧着機 |
| 型式 | EC-65 |
| 電圧 | 100V 50/60Hz |
| 外形寸法 | W140 × L320 × H220 mm |
| 重量 | 10kg |
| 対応端子サイズ (最大) |
フェルール端子：50sq |
| 裸端子：14sq (打刻マーク付) | |
| オープンバレル端子：5.5sq | |
| 絶縁端子：5.5sq (打刻マーク付) | |
| 圧着能力 | 10kn |
| サイクルタイム | 1秒/回 |
| カウンター | 6桁液晶表示 |
| 圧力センサー | 5段階 |
| 開口サイズ | 5段階 (開口部の大きさをLEDで調整) |
| スイッチ | フットペダル方式 |
| 圧着方式 | ストレート圧着 仮固定後圧着 |
| 機構 | ●圧力センサー 過負荷時、負荷不足時にセンサーが働き圧着しません。 5段階で調節が可能 ●オートアジャスト ダイス変更時に上下がかみ合う様に調節。 |
| オプション | ロケーター (ファストン端子等の固定治具) |
動画
フェルール用圧着ダイスでの例
サイズ：0.5〜6sq
圧着形状：四角
圧着長さ：最大18mm
SO-KE01
サイズ：0.14〜6sq
圧着形状：台形
圧着長さ：最大12mm
E0160
サイズ：6〜16sq
圧着形状：四角
圧着長さ：最大12mm
SO-094
サイズ：10〜25sq
圧着形状：台形
圧着長さ：最大18mm
E1025L
サイズ：35〜50sq
圧着形状：台形
圧着長さ：最大18mm
E3550

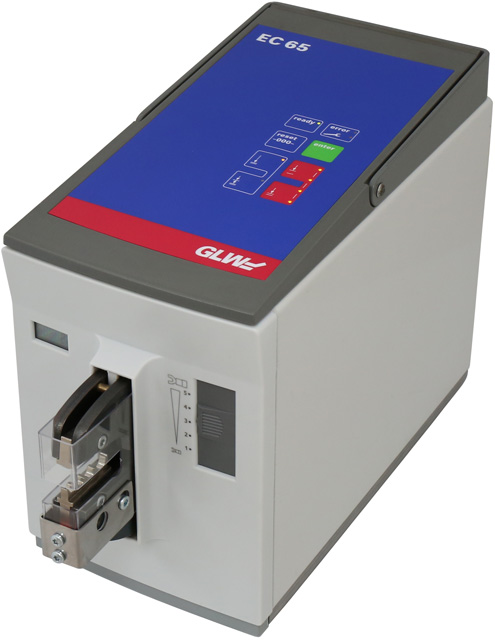

外観

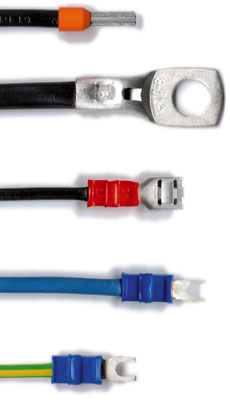

圧着加工例
