廉価版引っ張り試験機 DSシリーズ
製造・販売終了品
後継機種：DSV/DST：廉価版引張試験機
 |

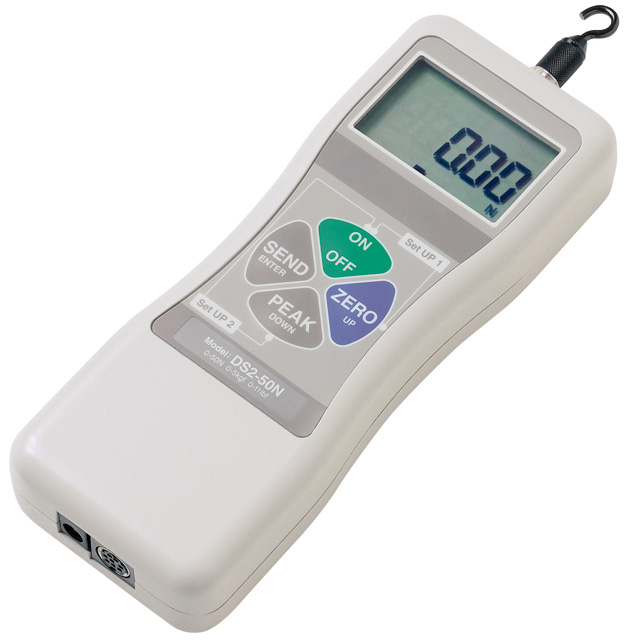

廉価版引っ張り試験機
DS2 |
特長
- 2N〜1000Nまでの低、中荷重領域をデジタルで計測します。
- シンプルな機能でローコストの引っ張り試験器です。
- 無線でのデータ送信により、複数の計測器を同時に管理が可能です。(オプション)
- 片側1軸で圧縮力、引張り力の測定値をデジタルで表示します。
- ピークホールド機能により、最大荷重値を表示。
- 大きなディスプレイと高い操作性で使いやすさが向上しました。
- アルミダイキャストの丈夫なボディー。
用途例
- 電子部品の溶着強度やはんだ付強度等の部品強度の測定
- タッチパネルやキーボード等のタッチ力の測定
- 圧着端子かしめ強度の測定
- 包装容器等のシール剥離力の測定
- コネクタやスライドキャップなどの挿抜力測定
- 各種引っ張り力、圧縮力の測定
仕様
| 製品名 | 廉価版引っ張り試験機 |
| 型式 | DS2 |
| 精度 | ±0.2% F.S. ±1digit |
| 表示 | 符号付4桁LCD (液晶表示) |
| 表示更新 | 10回/秒 |
| サンプリング周期 | 最大1000回/秒 |
| オーバー荷重警告 | 約110%F.S. (LED点滅警告) |
| 使用最大荷重値 | 下表(型式)参照 |
| バッテリー使用時間 | 約10時間 (充電時間約10時間) |
| 電源 | 単三ニッケル水素電池4本内蔵 外部ACアダプタ |
| 使用環境 | 温度：0〜40度 湿度：20〜80% |
| 機能 | ピークホールド機能、上下限値判定機能、ディスプレイ反転機能、ダンピング機能(2段階) |
| 出力機能 | デジタル：RS-232C アナログ電圧(±約1VF.S.) |
| 外形寸法 | W66 × L33 × H189 mm |
| 重量 | 約420g |
| 付属品 | アタッチメント6点(小鉤、平型、円錐、A型、V型、接続ロッド) ACアダプタ、検査成績表、収納ケース  |
| オプション | ・ZLINK4.0 （PC上で、グラフ作成(荷重-時間)、統計値(最大値・最小値・平均値を算出)等が可能。別途RS232Cケーブル(型式：CB-203)が必要です。) ・無線でデータ送信 (トランスリミッタ(DS2からのデータ送信器)、データレシーバ(パソコンへのデータ送信器)、アドインソフト(エクセルにデータを取り込むアドインソフト)を使い無線データ送信により、複数の計測器を同時に管理が可能。) ・引っ張りアタッチメント ・圧縮アタッチメント ・引張試験機用ハンドル (型式：FOH-1) |
※別途計測スタンドが必要となります。
型式
| 型式 | 最大荷重 | 最小分解能 |
| DS2-2N | 2N | 0.001N |
| DS2-5N | 5N | 0.001N |
| DS2-20N | 20N | 0.01N |
| DS2-50N | 50N | 0.01N |
| DS2-200N | 200N | 0.1N |
| DS2-500N | 500N | 0.1N |
| DS2-1000N | 1000N | 1N |
