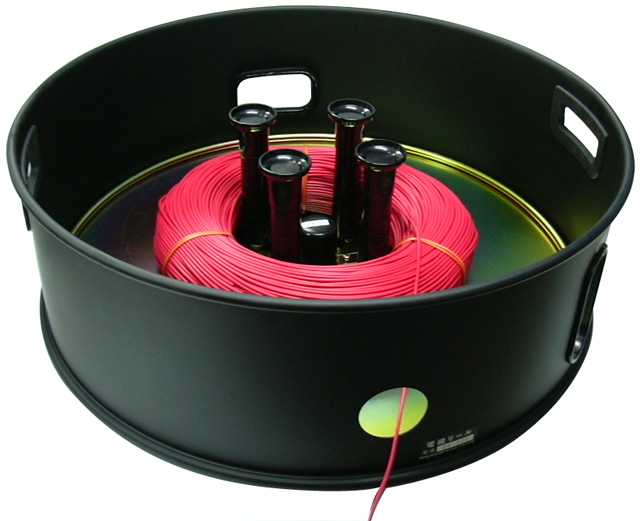

電線リール DRシリーズ
リールが回転するので束電線の繰出しがスムーズ
 |
電線リール
DR |
特長
- 電線がからんだり、よじれたりしにくい外取り式。
- 電線束に合わせて自由にリール内径が調整できます。
- 束電線や束ケーブル、束コード、束チューブ等の線状物(線材料)に幅広く対応。
- 価格も安価で、工場の合理化に便利。
- 電線を横から引き出せますので、電線リールを積み重ねても使用できます。
- 電線が汚れず、キズになりません。
- 電線リールは鋼板製の為、軽くて丈夫。又、シンプルなデザインで使いやすい。
- ブレーキ機構が無いので、回転が滑らかです。
- 整理整頓(電線収納)にもなります。
仕様
| 型式 | W | S | H | K | 荷重 | 重量 | 引出口穴径 |
| DR-250 | 290mm | 100〜170mm | 125mm | 86mm | 5kg | 2.1kg | 31 |
| DR-300 | 353mm | 110〜210mm | 125mm | 86mm | 8kg | 2.1kg | 31 |
| DR-350 | 393mm | 110〜210mm | 150mm | 105mm | 12kg | 3.2kg | 42 |
| DR-400 | 430mm | 130〜280mm | 160mm | 120mm | 15kg | 4.5kg | 42 |
| DR-450 | 483mm | 130〜280mm | 180mm | 135mm | 21kg | 6.0kg | 45×90 |
| DR-500 | 520mm | 140〜340mm | 190mm | 145mm | 30kg | 8.0kg | 45×90 |
| DR-600 | 606mm | 145〜380mm | 260mm | 190mm | 56kg | 14kg | 63×120 |
型式別
| DR-300型 | 適用電線 |
 iV電線 1.25mm2×300m収納例 |
iV電線 1.25mm2 300m以内 VKF 1.25mm2 2芯100m以内 VSF 1.25mm2 200m以内 その他リール内収納可能な線条物(線材) |
| DR-350型 | 適用電線 |
 iV電線 2mm2×300m収納例 |
iV電線 2mm2 300m以内 VKF 2mm2 2芯100m以内 VSF 2mm2 200m以内 VCT 1.25mm2×2芯 100m以内 その他リール内収納可能な線条物(線材) |
| DR-400型 | 適用電線 |
 VVF1.6m/m×2芯100m収納例 |
iV電線 3.5mm2 300m以内 VVF 1.6m/m×2芯 100m以内 VSF 3.5mm2 300m以内 VCT 1.25mm2×3芯 100m以内 その他リール内収納可能な線条物(線材) |
| DR-450型 | 適用電線 |
 VVF2.0m/m×3芯100m収納例 |
iV電線 5.5mm2 300m以内 VVF 1.6m/m×3芯 100m以内 2.0m/m×2芯 100m以内 2.0m/m×3芯 100m以内 2.6m/m×2芯 100m以内 VSF 3.5mm2 300m以内 VCT 1.25mm2×4芯 100m以内 同軸ケーブル 5C2V100m以内 その他リール内収納可能な線条物(線材) |
| DR-500型 | 適用電線 |
 iV電線 1.25mm2×300m収納例 |
iV電線 8mm2 300m以内 VVF 2.6m/m 3芯100m以内 VCT 2mm2×4芯 100m以内 その他リール内収納可能な線条物(線材) |
| DR-600型 | 適用電線 |
 iV電線 22mm2×2芯200m収納例 |
iV電線 22mm2 300m以内 iV電線 38mm2 100m以内 VCT 3.5mm2×4芯 100m以内 その他リール内収納可能な線条物(線材) |
| DR-250型 <細物専用> | 適用電線 |
 VSF0.5mm2×200m収納例 |
0.5m/m位の細線でもリール上よりはみ出したり、脱落しない脱落防止用 特殊パッキン付き。 |
動画
※動画の電線リールは、DR-400になります。
オプション
電線リール収納台
電線交換が素早くでき、移動も可
※電線リールの部品(内径調整棒、引き出し口、ゴム足等)の対応も可能です。
※同サイズ(同型式)の積み重ねの場合、アダプターは必要ありません。
※電線長測長機(型式：RS-15)、巻取り用ボス、ハンドルは、生産・取扱い終了品となります。
