熱式ベルト切断機 DHC-100S
ナイロン・ポリプロピレン等をホットナイフで溶断
 |
熱式ベルト切断機
DHC-100S |
特長
- ナイロン、ポリプロピレン等をホットナイフで溶断します。

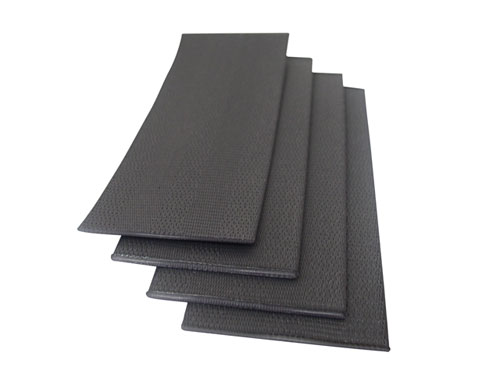

- 積み重ね機構の搭載により、切り口をホールドして、切断物を最大75mm迄段積みが可能です。(下記に画像があります。)
- 切断中、材料が終わりになるとストップ棒が作動し自動停止します。
- 操作方法も、対話方式なので誰にでも使いこなせます。
- 本体とコントローラーは完全分離形なので、部品の交換や補修が手軽です。
又、ヒーターによる熱からコントローラーを守ります。
動画
用途例
ナイロン、ポリプロピレン等テープ状材料の切断(溶断)
仕様
| 製品名 | 熱式ベルト切断機 | ||
| 型式 | DHC-100S | DHC-150S | DHC-250S |
| 電圧 | 100V | ||
| 外形寸法 | W550 × L760 × H1270 mm | W550 × L840 × H1270 mm | W550 × L850 × H1270 mm |
| 重量 | 80kg | 90kg | 100kg |
| ヒーター容量 | 600W | 800W | 1200W |
| ヒートカット温度 | 最高600℃ 調整可能 | ||
| ナイフ停止時間 | 0〜9.9秒 調整可能 タイマー内蔵 (設定で、ホットナイフが最下点で停止) |
||
| 切断サイズ (最大) |
幅100mm × 高さ3mm | 幅150mm × 高さ3mm | 幅250mm × 高さ3mm |
| 切断長さ | 1〜99999mm(=約100m) | ||
| 切断公差 | ±0.5mm | ||
| 切断方式 | ホットナイフによる溶断 | ||
| 送り速度 | 150〜540mm/秒 (100％時) | ||
| 速度変速 | 30〜100％ | ||
| 入力数 | 1〜9999 | ||
| メモリー | 100種類の切断寸法 | ||
| オプション | ・マルチブルガイド (切断物を、2本・3本掛けとセットが可能) ・送り出し装置 (高品質の寸法カットが実現) ・ランプ (カット終了後、赤ランプとブザーでお知らせ) ・マーキング (マーキングと切断の同時進行による時間短縮を実現) ・エンコーダー (寸法測定ローラーにより、高寸法精度が可能) |
||
| エアー圧力 | 5.8Bar | ||
| 姉妹機 | ●斜め切りタイプ 型式：DHC-A40  45度以外にも、15度、30度、90度で熱切断可 両サイド、異角度選択可。 切断サイズ：幅40mm×高さ3mm |
||
切断能力
| 切断長さ | 本数 |
| 150mm | 1,680本/h |
| 500mm | 1,200本/h |
| 1,000mm | 900本/h |
| 1,500mm | 720本/h |
| 2,000mm | 600本/h |

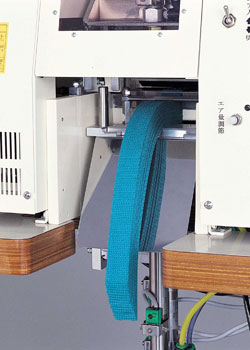

外観
※拡大図は、文字をクリック下さい。
