コンタクトピン自動圧着機 CR-03
MIL規格準拠のピン端子圧着機
 |
 コンタクトピン自動圧着機
CR-03 |
特長
- コンタクトピンを自動圧着するドイツ製卓上圧着機です。
- パーツフィーダーに端子を入れ、ストリップされた電線を挿入するだけと簡単に、精密かつ安定した圧着を行います。
- 1サイクル約2秒と高速で圧着。
- 4/8インデント圧着形状は、MIL規格M22520準拠。
- 圧着サイズ変更は、背面のノブで調節。オプションのディスプレイ調整仕様は、50種類プログラミングに対応。
- クリンプフォースモニター装置を外付けすれば、圧着深度データの管理が可能。
- 端子別ツールキットの交換で、ハーティング・ITTcannon、スリオ、イルメ、フェニックスなど各種コンタクトピンに対応。
仕様
| 製品名 | コンタクトピン自動圧着機 |
| 型式 | CR-03 |
| 電圧 | 100〜240V |
| 外形寸法 | W260 × L560 × H540 mm |
| 重量 | 37kg |
| コネクターピン | ハーティング(HanD・HanE)、アンフェノール、Tyco、イルメ、ITT Cannon、ワイドミュラー 等 |
| 電線サイズ | 0.08〜2.5sq(AWG28〜14)、4〜6sq(AWG12〜10) |
| 送り長さ | 23mm |
| 圧着形状 | 4/8インデント |
| サイクルタイム | 2秒 |
| エアー圧力 | 5.5Bar |
| オプション | ディスプレイ調整仕様、クリンプフォースモニター |
動画

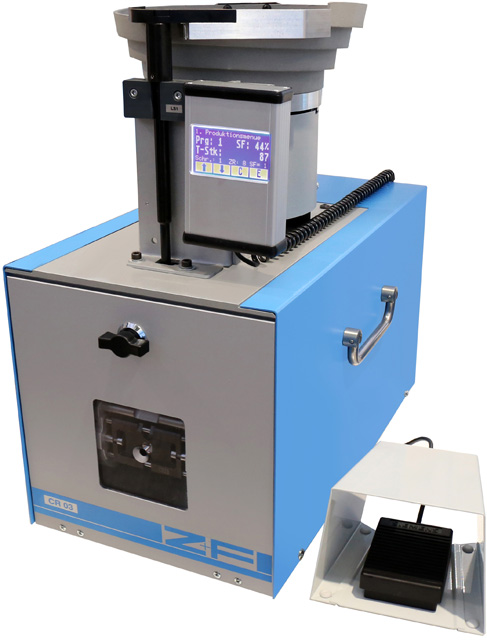

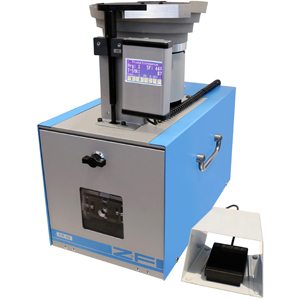

外観

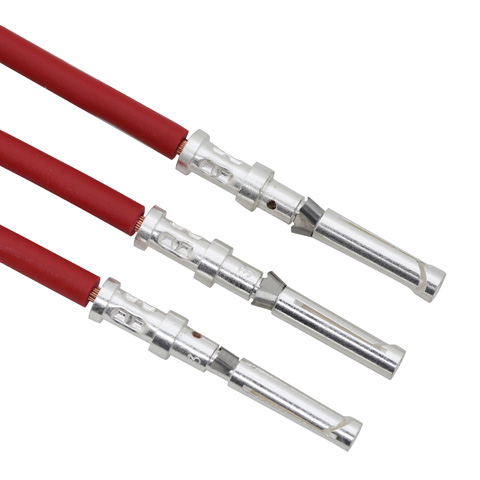

圧着サンプル
精密で安定した圧着
精密で安定した圧着
4/8インデント形状
(MIL規格準拠)
(MIL規格準拠)

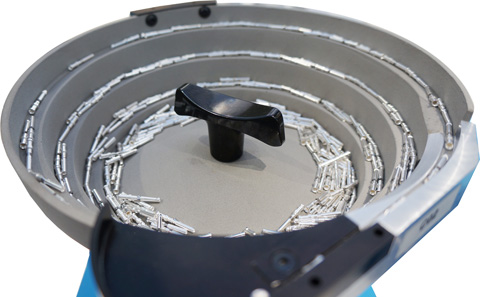

パーツフィーダー
