プログラム式回転ストリッパー B340

幅広い電線サイズと種類に対応した万能モデル

プログラム式回転ストリッパー

B340

比較表：電線ストリッパー(電動)

特長

0.013～16sq(AWG36～5・直径9mmまで)と幅広い電線サイズに対応。
また、4枚の回転式X型刃を採用で、幅広い電線の種類にも対応でき、キレイな切り口を実現。
正転・逆転選択でき、芯線のツイスト機能も装備。
電線の変更時も、保存したデータを呼び出すだけと簡単。
プログラムは、ストリップしたい電線サイズや、長さ、ツイスト、電線掴み強さ、刃の回転速度など様々な項目が設定可。
シーケンス機能で複数の加工ステップを設定でき、作業途中でも再設定をする必要がなく一度に加工可。ジャケットストリップ、多芯ケーブルの内部電線のストリップに便利。
画面は分かりやすい様に図で表示されており、直感的に操作ができます。

被覆材質(例)

テフロン線、薄い被覆、カプトン電線、シリコンゴム電線、多芯ケーブルのシースや内部(絶縁)電線、UL電線、WL-1線、MLFC線、KIV線、HIV線、IV線、PVC線、ビーメックス、イラックス電線、照射した電線、バッテリーケーブル、補償導線のコア(内部)電線、ストリップが困難な電線・ケーブルなど幅広い被覆に対応

仕様

製品名	プログラム式回転ストリッパー
型式	B340
電圧	100～240V　50/60Hz
外形寸法	W132 × L521 × H317 mm
重量	12kg
電線サイズ	0.013sq～16sq (AWG36～AWG5)
電線外径	最大9mm
ストリップ長さ	最大80mm
ストリップ長設定単位	0.1mm
プルオフ長さ	最大40mm
切込み径設定単位	0.01mm
加工例と機能	フルストリップセミストリップ芯線捩りカット (ツイスト) 多芯ケーブルのフルストリップ多芯ケーブルのセミストリップ
ストリップ刃	回転4枚刃
ブレード回転方向	正転/逆転
動作開始	高感度トリガー機構、または、フットスイッチ(オプション)
エアー圧力	0.6Mpa (エアブロー時：オプション)
画面サイズ	高解像度 5インチカラータッチスクリーン
インターフェイス	USB、イーサネット、フットスイッチ
標準付属	エアブロー
オプション	・フットスイッチ：コシの無い極細線に使用・多芯ケーブルの短い内部電線用・超硬刃・ストリップカス吸引システム(予定)

B340のシーケンス機能動画

外観

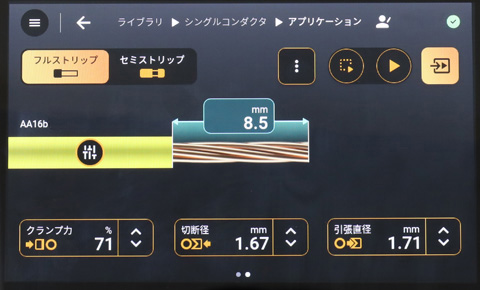

タッチパネル式の操作画面

設定が分かりやすく、大きな画面を採用

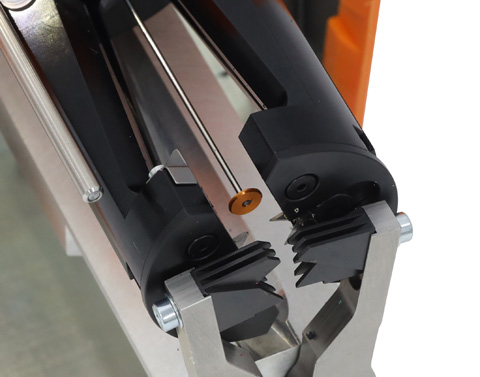

ストリップヘッド

4枚刃を採用し、精密なストリップを実現

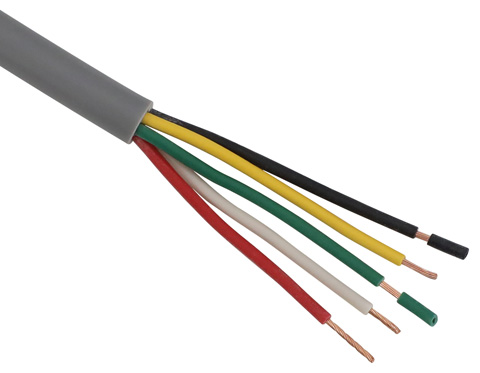

ストリップサンプル

芯線ツイストも可
