裸端子連続圧着機 AS-732
製造・販売終了品
関連機種：電動端子圧着機 EC65
芯線ヒゲ補正可能なカートリッジ式連続圧着機
 |
裸端子連続圧着機
AS-732 |
特長
- 同一方向に端子を収納する専用カートリッジにより、20個の端子を連続で圧着。
- ペンチのレバーを押すだけで次の端子がセットされ、グリップを握ると圧着されます。
- 適応サイズは、1.25sqとなります。
- セット時間0.6秒と高速。
- 圧着位置(出し入れ量)の調節が可能。(浅打ち、深打ち調節可)
- カセット交換は約2.9秒。大量の圧着作業もカートリッジを用意するだけで対応可能。
- 従来の手動による圧着作業性を大幅にアップします。
仕様：圧着機(AS-732)
| 製品名 | 裸端子連続圧着機 |
| 型式 | AS-732 |
| 重量 | 本体：480g カセット：23g |
| 電線サイズ | 1.25sq |
| 端子規格 | 裸(バラ)圧着端子 Y型：1.25-3sq、1.25-3.5sq (端子幅：5.5〜5.8mm) |
| 対応端子メーカー | JST、ニチフ、DST、富士端子 |
| カートリッジセット数 | 20個 |
| 付属品 | 専用カートリッジ：5本 |
※端子メーカーにより、圧着位置の調整が必要となる場合もございます。
仕様：供給機(BTPF-01)
| 製品名 | 裸端子供給機 |
| 型式 | BTPF-01 |
| 電圧 | AC100V 60W |
| 外形寸法 | W215 × Ｌ414 × H228 mm |
| 重量 | 10.6kg |
| 供給能力 | 約38秒/カートリッジ1本 （端子20個挿入時） |
| 端子適正ストック量 | 150〜300個 |
| 使用端子規格 | 裸(バラ)圧着端子 Y型：1.25-3sq、1.25-3.5sq (端子幅：5.5〜5.8mm) |
| 対応端子メーカー | JST、ニチフ、DST、富士端子 |
| 付属品 | 専用カートリッジ：3本 |

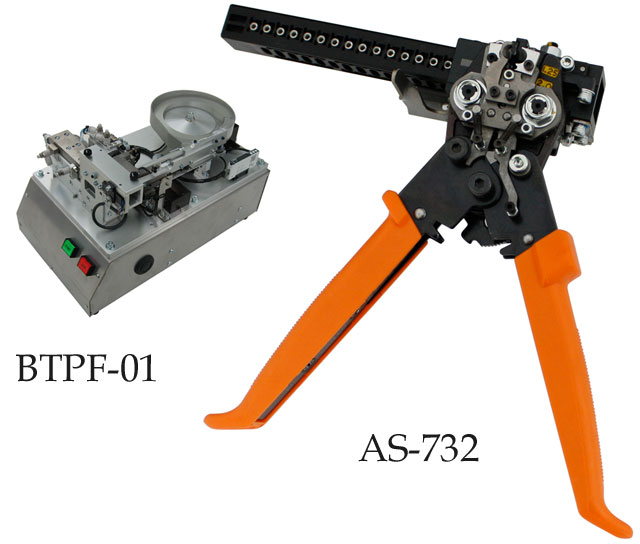

外観
圧着見本
専用カートリッジ
関連製品
電動端子圧着機
EC65
サイズ：最大14sq
EC65
サイズ：最大14sq
※詳細は、下記よりお問い合わせください。
